差集運算時指在一個面域中撿取其他預置相交面域的部分，即是將一個面域從另一個面域中除去。
啟動面域的差集運算命令有如下幾種方法。
- 命令行：SUBTRACT/SU命令。
- 功能區：在【修改】選項卡中，單擊【實體編輯】面板中的【差集】按鈕。
- 工具欄：單擊【實體編輯】工具欄中的【差集】按鈕。
- 菜單欄：執行【修改】-- 【實體編輯】-- 【差集】命令。
執行以上任意一種操作后，首先選取被去除的面域，然后按空格鍵并選取要去除的面域，最后按回車鍵，即可執行面域的差集運算，參考下圖。

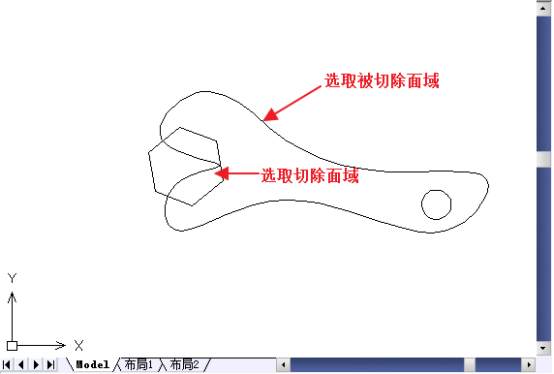

差集運算前
差集運算后
實例：繪制機械零件
本例利用【差集】命令，繪制機械零件圖，參考下圖。

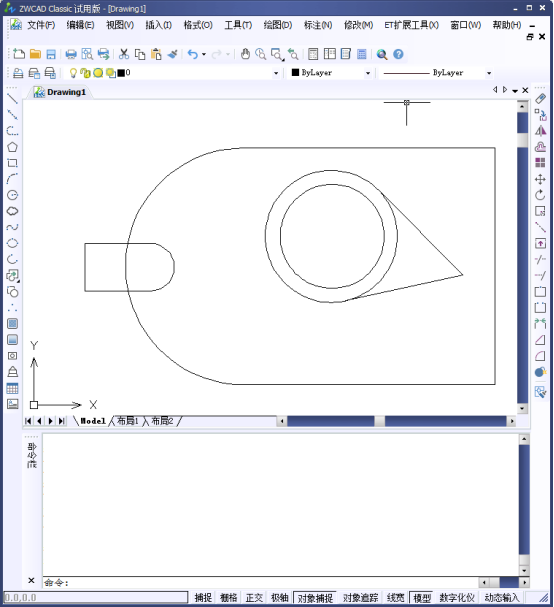

1.我們打開中望CAD和素材文件，

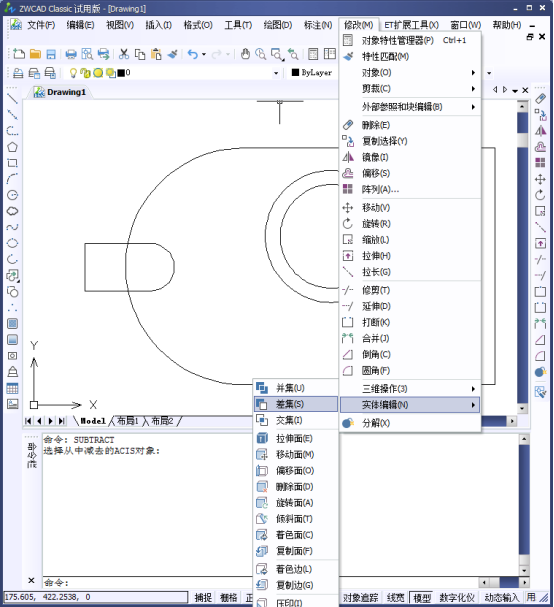

2.點擊【修改】--【實體編輯】--【差集】，或是在命令行中輸入SUBTRACT，對兩個面域進行差集運算，

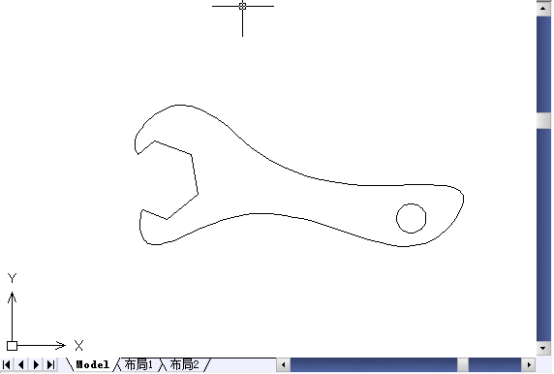

3.面域差集運算效果參考下圖。
三、交集運算
交集運算時指保留多個面域相交的公共部分，而除去其他部分的運算方式。
啟動面域的【交集】運算命令有如下幾種方法。
- 命令行：在命令行中輸入【INTERSECT/IN】。
- 功能區：在【默認】選項卡中，單擊【實體編輯】面板中的【交集】按鈕。
- 工具欄：單擊【實體編輯】工具欄中的【交集】按鈕。
- 菜單欄：執行【修改】--【實體編輯】--【交集】命令。
利用以上任意一種方法調用【交集】命令后，依次選取兩個相交面域并右擊鼠標即可，參考下圖。

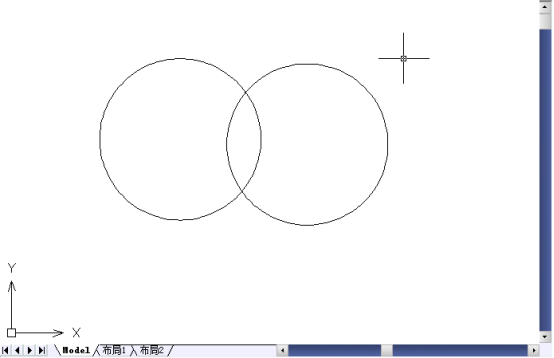

交集運算前
交集運算后
實例：繪制葉子
本例利用【交集】命令，繪制下圖的葉子。
1.打開我們的中望CAD和我們素材文件。

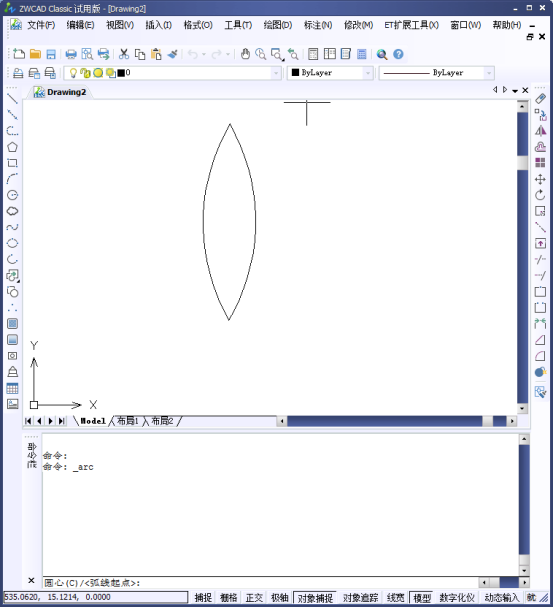

2.在命令行中輸入【IN】或是在【修改】--【實體編輯】--【交集】，對兩個面域進行交集運算，如下。

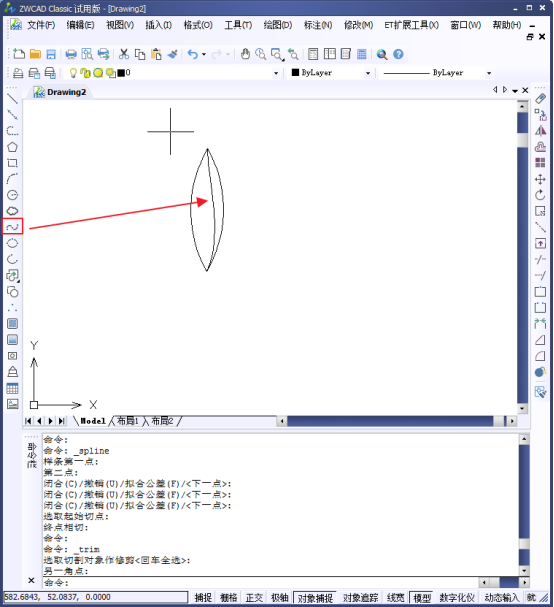

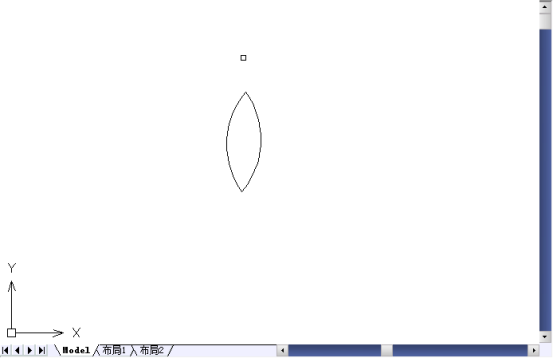

3.交集運算效果參考下圖，繼續調用SPL【樣條曲線】命令，繪制葉脈，參考下圖。
4.執行相同命令，繪制其他葉片，并移動至相應的位置，葉子完成效果參考下圖。
四、從面域中提取數據
【面域】是二維實體模型，它不但包含邊的信息，還有邊界的信心?？梢岳眠@些信息計算工程屬性，如面積、質心、慣性等。
執行【工具】--【查詢】--【面域/質量特性】命令，然后選擇面域?qū)ο?，按回車鍵，系統將自動切換到【CAD文本窗口】，顯示面域?qū)ο蟮臄?shù)據特向，參考下圖。
