CAD的對象捕捉

對象捕捉

在對象捕捉開關開啟下,將光標移動到某些特征點,(如直線端點、院中心點、兩直線交點、垂足)附近時,系統能夠自動地捕捉到這些點的位置。因此,對象捕捉的使之是對圖形對象特征點的捕捉。


開啟對象捕捉

根絕我們的實際需要,可以開啟或者關閉【對象捕捉】功能,其方法有如下幾種。

1.狀態欄:?jiǎn)螕粲益I我們狀態欄中的【捕捉】按鈕,選擇開啟狀態。

2.快捷鍵:按F3的快捷鍵。


除上面幾種方法之外,我們可以依次選擇【工具】--【草圖設置】的菜單命令,或者在命令行中輸入【DSETTINGS/SE】命令,打開【草圖設置】對話框。單擊【對象捕捉】選項卡,選中或取消【啟用對象捕捉】復選框,也可以打開或者關閉【對象捕捉】功能,但是由于操作麻煩,所以在實際工作中并不常用。


專家提醒

如果命令行并沒有提示輸入點位置,則【對象捕捉】功能是不會生效的。因此【對象捕捉】實際上是通過捕捉特征點的位置,來代替命令行輸入特征點的坐標。


如何設置對象捕捉點

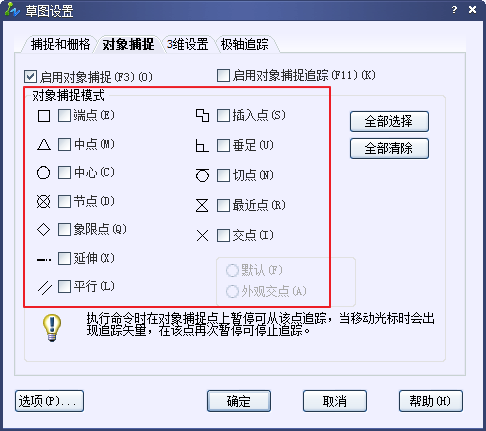

我們?cè)谑褂脤?duì)象捕捉錢,需要設置好對象捕捉模式,也就是確定當探測到對象特征點時,那些點可以捕捉,而那些點可以忽略,從而避免視圖混亂。對象捕捉模式的設置在下圖的【草圖設置】對話框中進行。




在底部狀態欄中的【捕捉】按鈕上單擊鼠標右鍵,在彈出的快捷菜單中選擇【設置】選項,可以打開【草圖設置】對話框。

【草圖設置】對話框中共列出13種對象捕捉點和對應的捕捉標記,較為常用的捕捉模式為端點、中點、圓心、象限點、交點和垂足等。需要捕捉哪些對象捕捉點,就選中這些點前面的復選框。設置完畢后,單擊【確定】按鈕關閉對話框即可。


實例--對象捕捉繪制窗花

1.我們打開中望CAD,




2.在【常用】選項卡中,點擊【繪圖】面板中的【多邊形】按鈕

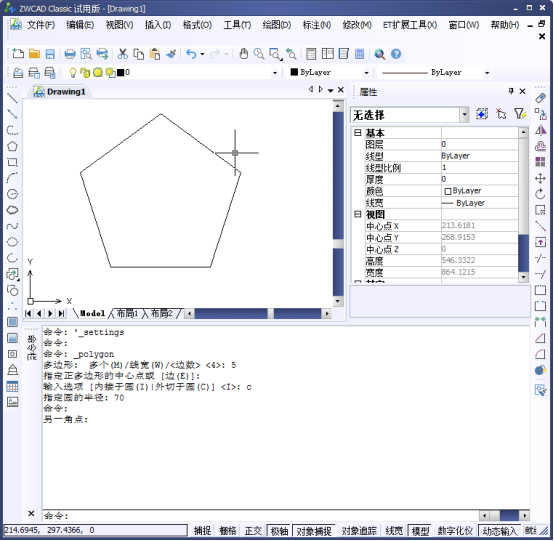

3.繪制一個正五邊形,具體參數操作,參考下圖,

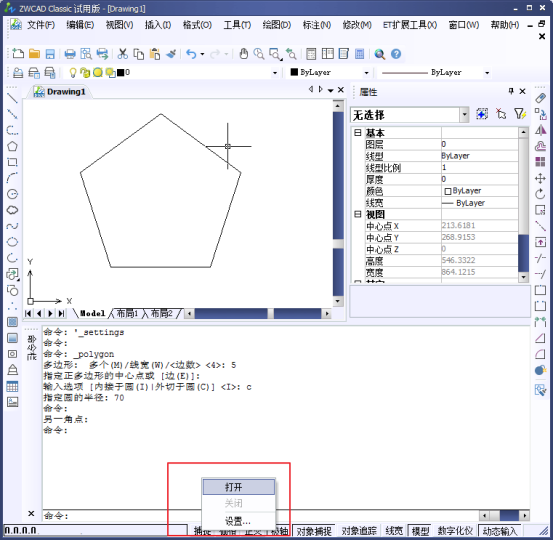

4.然后我們單擊右鍵打開我們底部的【捕捉】開啟,

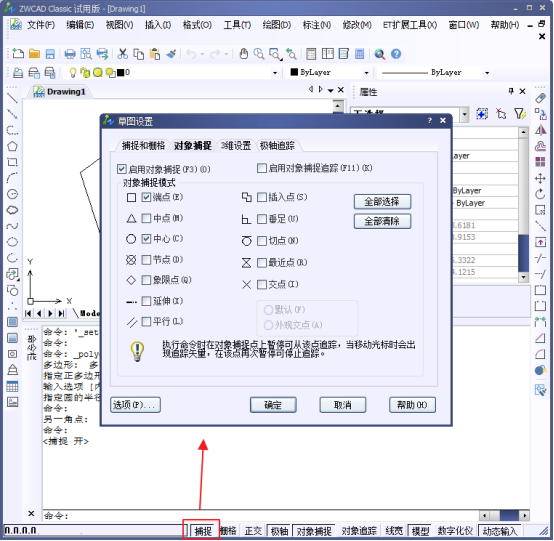

5.然后我們對我們的【捕捉】對象進行選項設置,選中【中點】和【端點】?jī)蓚€(gè)選項,參考下圖,

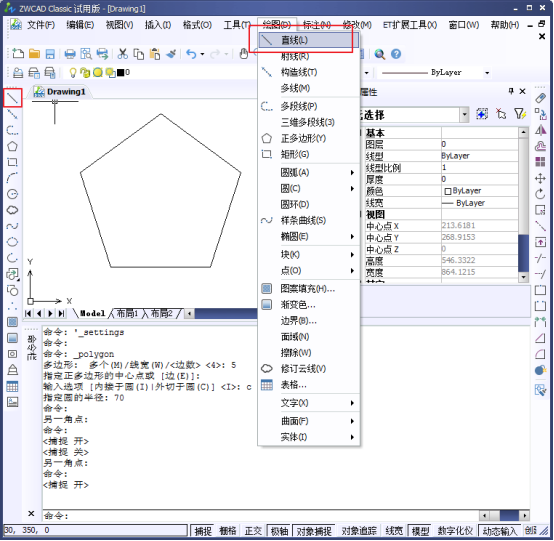

6.然后我們?cè)凇纠L圖】菜單欄中選中【直線】的按鈕,

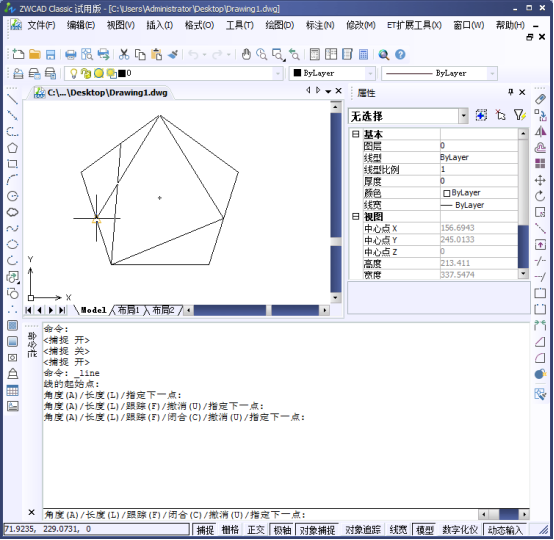

7.我們?cè)倥浜仙厦嫖覀冊O(shè)置好的【對象捕捉】功能,捕捉歌變得中點和端點繪制直線,操作參考下圖。






8.然后我們點擊【修改】工具欄中的【修剪】功能, 最后我們可以得到下圖。
