眾所周知，圖紙在軟件之間進行交互，就有可能因為兼容問題出現各種狀況。

其中比較常見的是圖紙打不開、圖形不顯示或者顯示有差異、數據丟失等，不常見的望Sir就不一一列舉了，因為很多時候會受使用場景、硬件設備等因素影響，具有隨機性。

今天針對數據丟失這種情況，望Sir總結了幾種可能出現的原因以及解決方法，如果剛好對癥，那么大家可以下藥了。

外部參照丟失

通常是因為外部參照或者光柵圖像等的缺失，或者路徑不對。

如果你在圖紙中插入了外部參照、光柵圖像或者PDF/DWF/DGN等底圖，打開圖紙卻不能找到這些參照文件時，那么這部分圖形肯定是無法顯示的。

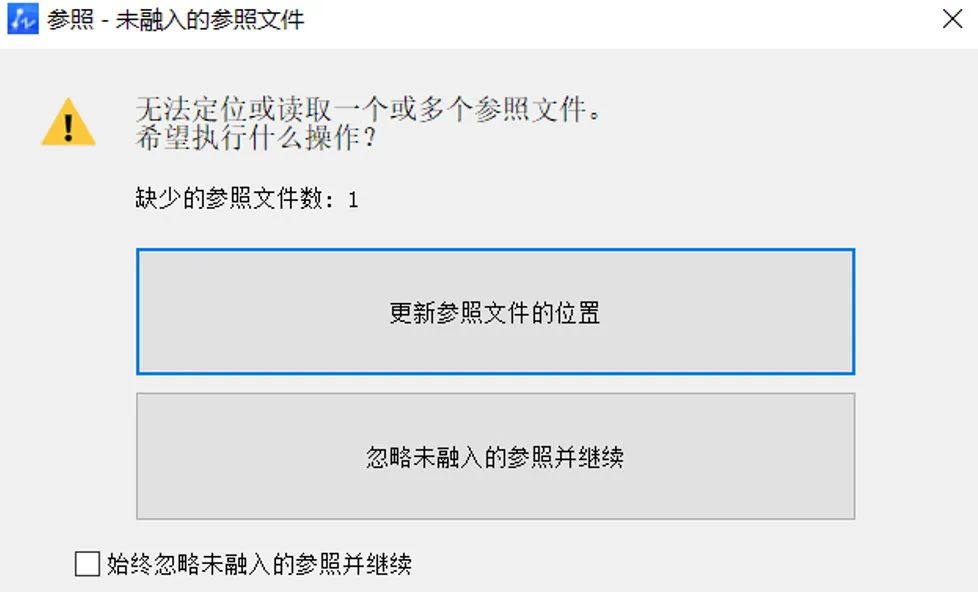

并且在打開圖紙會提示【參照-未融入的參照文件】對話框，如下圖所示：

這個時候，你可以選擇進行外部參照對象路徑替換，具體的操作步驟如下：

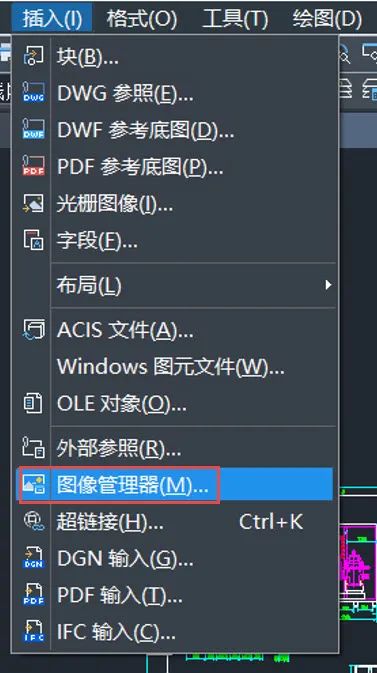

1、打開中望CAD，找到【插入】-【圖像管理器】并打開。

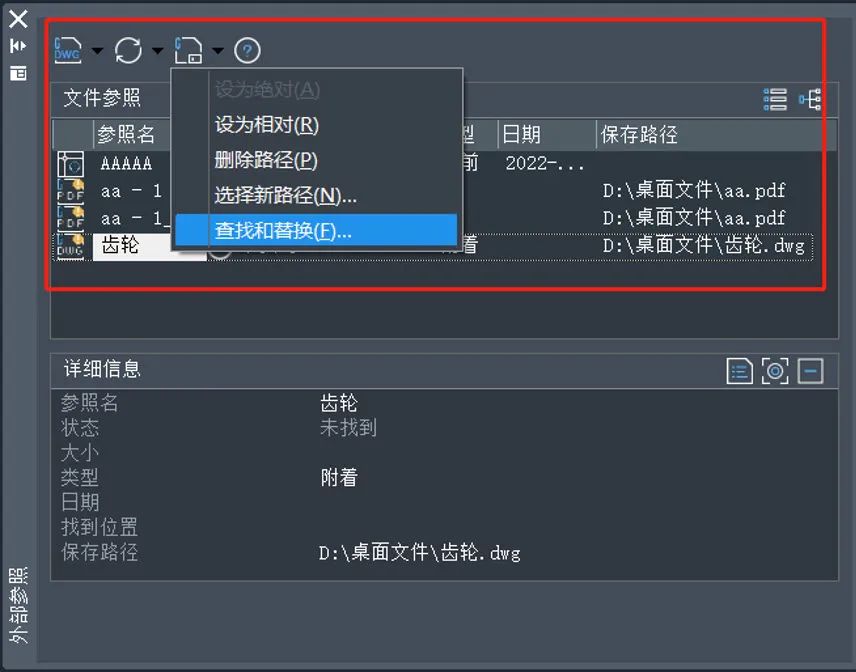

2、在圖像管理器界面找到相應的參照名，查找和替換對應的參照對象路徑即可。

字體缺失問題

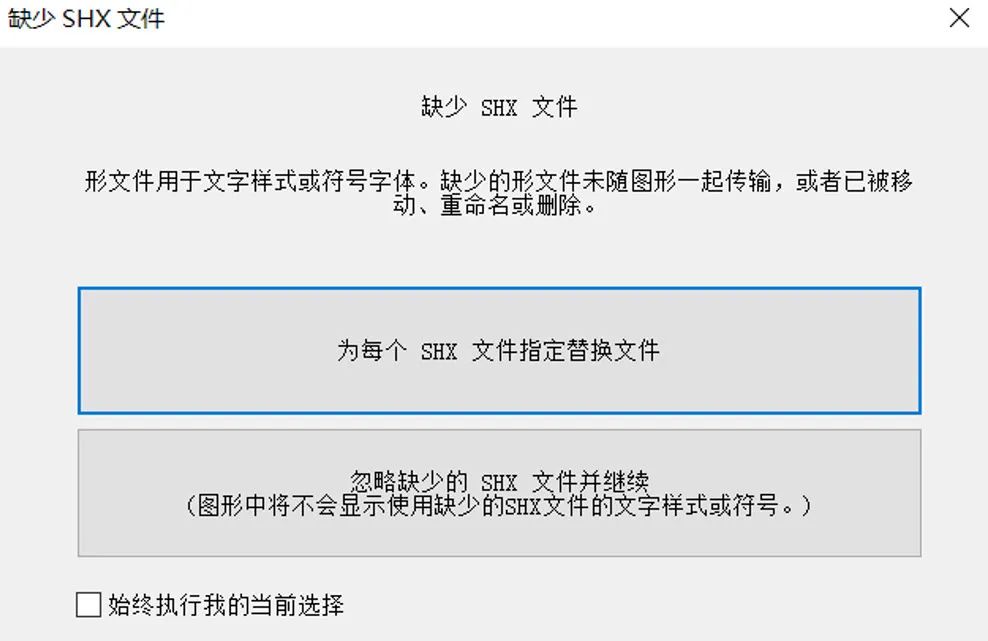

這是非常常見的一種情況，當圖紙打開時，發現有些字體不顯示或者顯示為問號，大概率是因為缺少字體，如下圖：

分享一個字體替換的詳細操作步驟：

1、先了解清楚缺少的是什么字體。

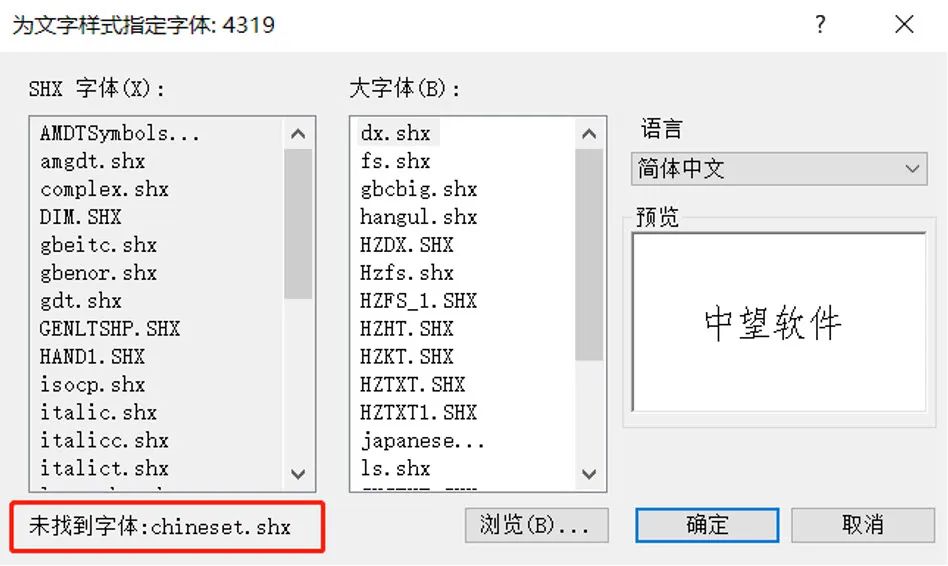

在上圖中，點【為每個 SHX 文件指定替換文件】，會在彈出的菜單中找到所缺少的字體。

如果你把提示框關閉了，那就需要重新喚起，不然你不知道缺少了什么字體。

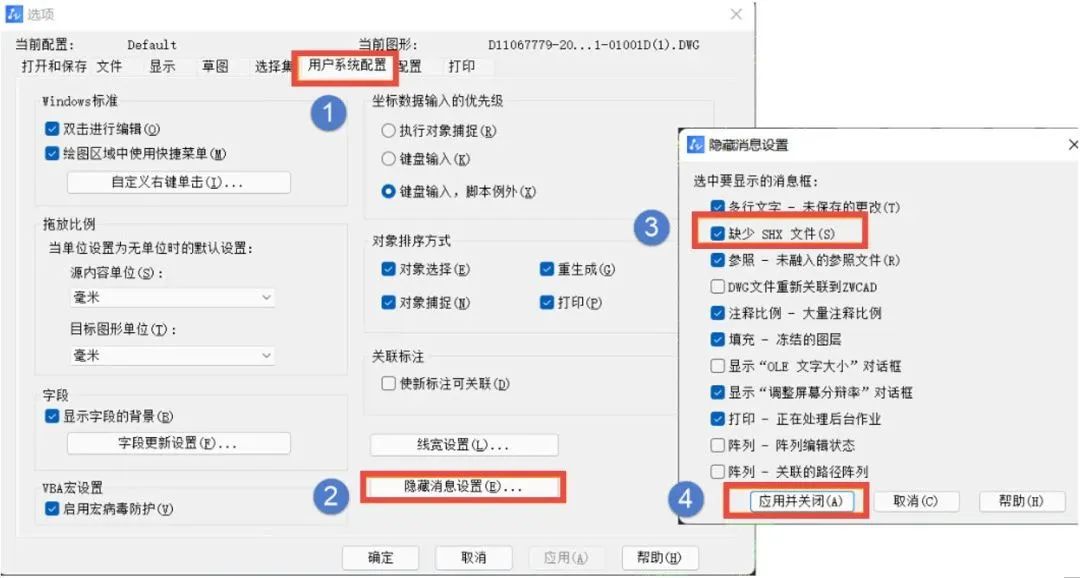

使用OP命令打開選項對話框，選擇【用戶系統配置】標簽欄，點擊【隱藏信息設置】按鈕，在彈出【隱藏信息設置】對話框中勾選【缺少SHX文件】選項，點擊【應用并關閉】退出設置，即可重新調出缺少字體提示對話框。

2、找到相應字體或用其他字體替換

根據提示框，知道所缺少的字體后，建議優先選擇對應的字體下載，放到CAD安裝目錄fonts里，如果找不到對應的字體，則建議優先選擇 gbcbig.shx大字體或者其他大字體進行替換。

以上兩種方法均可以讓圖紙正常顯示。

代理對象未顯示問題

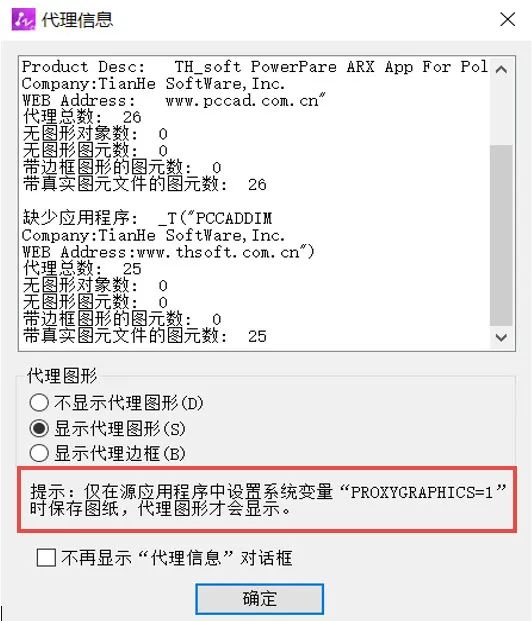

當打開的圖紙中含有其他專業插件繪制的自定義對象時（這些對象被定義為代理對象），則會彈出【代理信息】提示框，如果你不小心勾選了【不顯示代理圖形】，并且同時勾選了【不再顯示“代理信息”對話框】，那么下次打開類似圖紙，就會缺少代理對象。

注意：僅在源應用程序中設置系統變量【PROXYGRAPHICS=1】時保存圖紙，代理圖形才會顯示。

打開代理圖形顯示的詳細操作步驟：

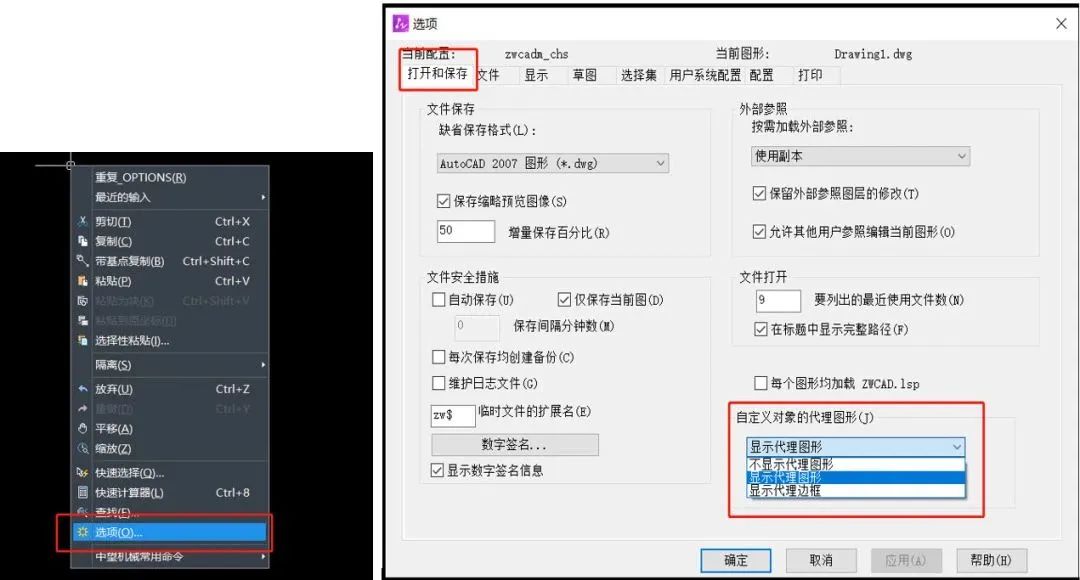

1、打開中望CAD，空白處右鍵，找到【選項】。

2、在選項界面找到【打開和保存】，右下角下拉菜單選擇【顯示代理圖形】即可。

文件損壞問題

文件損壞的原因有很多，通常我們優先借用軟件本身的功能進行修復。

1、打開中望CAD，找到【文件】-【圖形使用工具】-【修復】功能。

2、選擇需要修復的圖紙，點擊【打開】即可實現圖紙的修復。
