CAD零件設計中，序號標注與明細表的意義是非凡的。

除了為生產作準備外，對于圖樣和零件的管理或編制其他技術文件，都有必要對圖紙上的零件信息作標注。

以往我們通常的做法是利用CAD的多重引線功能進行序號標注，用表格功能甚至手繪表格的方式來進行明細表的表達。

而在中望CAD機械版中，自帶關于【序號/明細表】的一系列功能命令，能快速支持序號標注以及明細表的生成。

今天望Sir用一篇文章，跟大家詳細講解一下使用過程。

命令的啟動

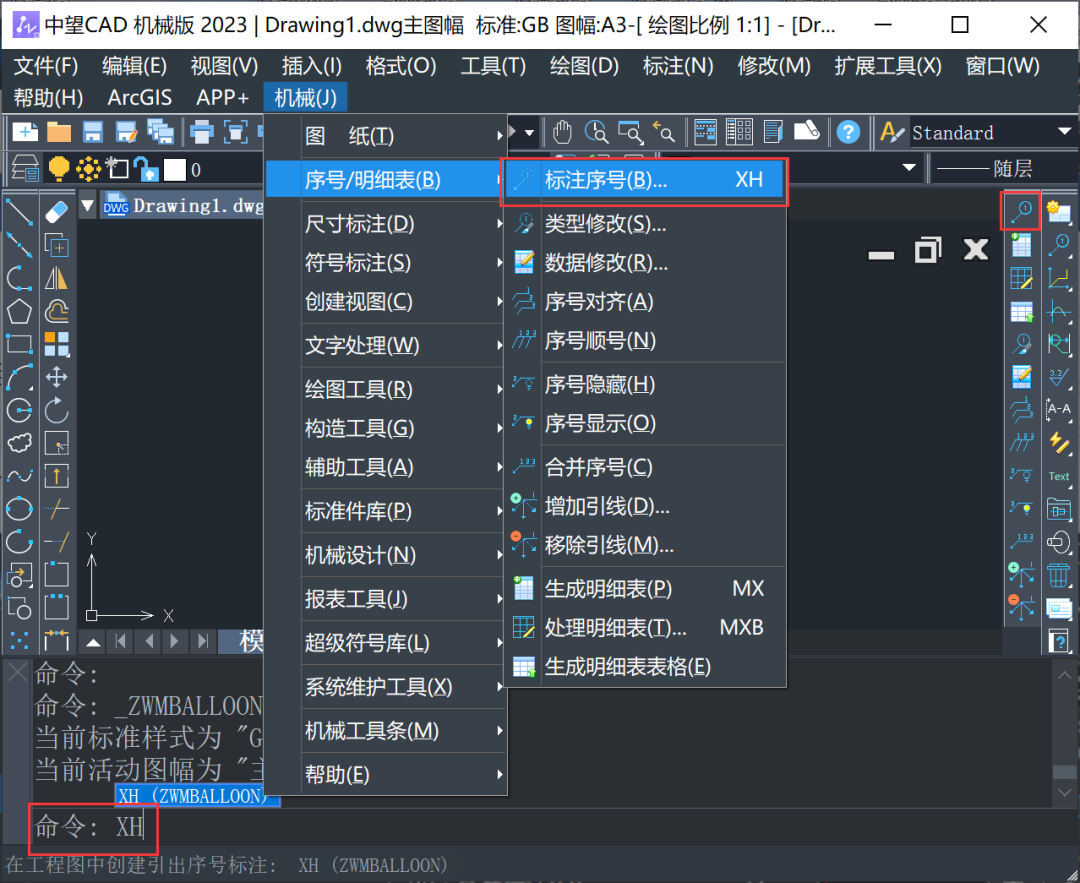

中望CAD機械版提供了很多進入命令的方式，除了有大家熟知的命令首字母縮寫快捷鍵外，例如【序號】對應【XH】，【明細表】對應【MX】，大家還可以在機械菜單欄下找到，如下圖：

序號生成

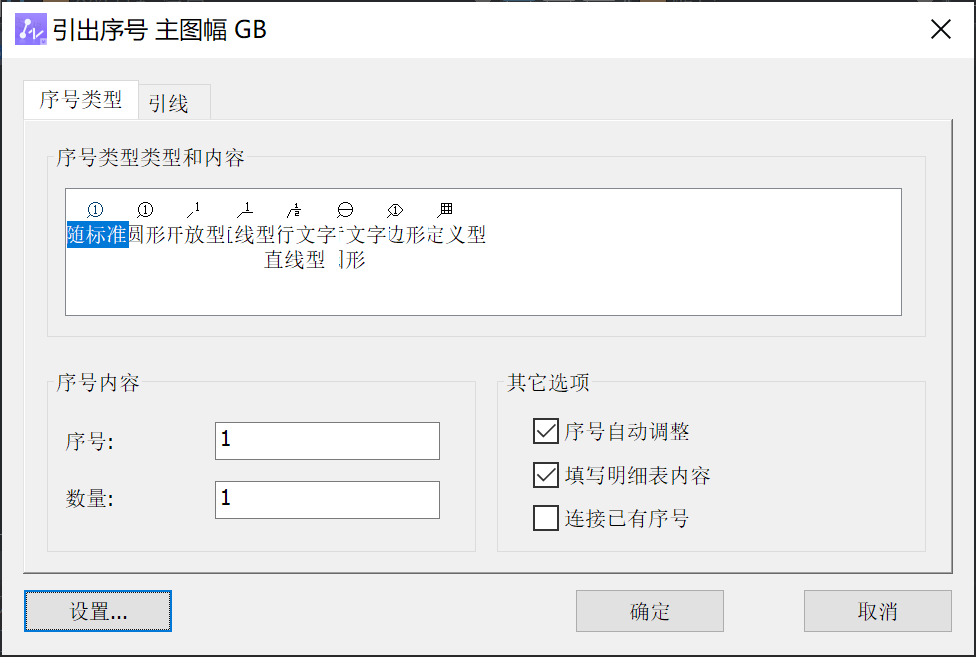

輸入命令【XH】，彈出序號設置菜單。

如何操作？

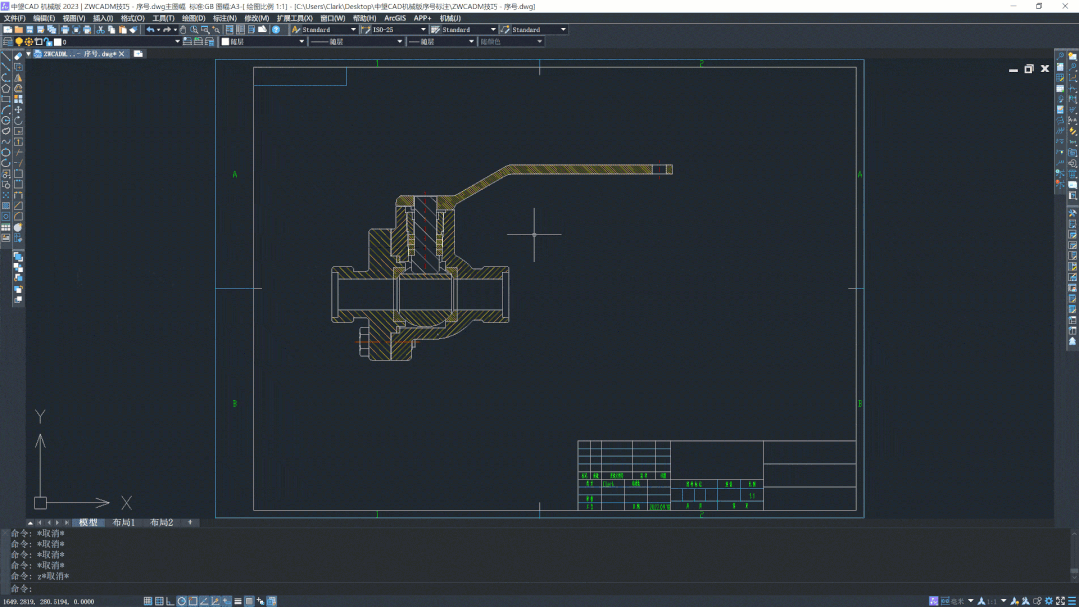

點擊引出點和序號放置的位置，會自動彈出序號輸入對話框，每輸入一次對應的信息，即完成一個序號的標注。

明細表生成

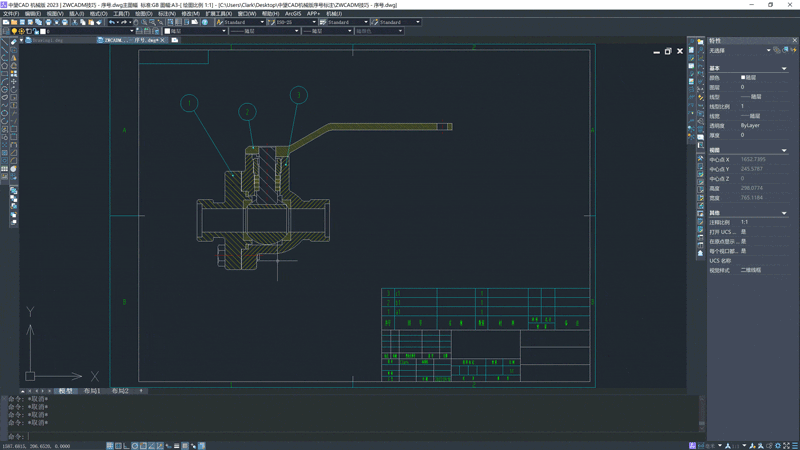

輸入命令【MX】，軟件會根據模板自動捕捉起始點并生成明細表，這時候用鼠標點擊表體方向，就會自動生成表體了。

明細表內容填寫

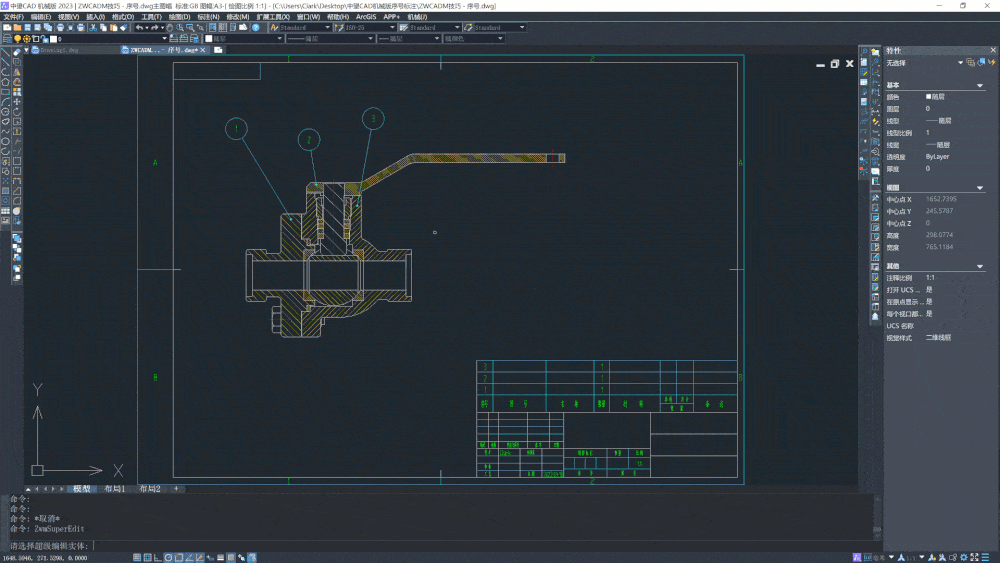

如果要修改明細表里的內容，只需要雙擊對應位置即可。

雙擊序號可對標注的零件信息進行修改；雙擊明細表表頭，可對表內零件信息進行修改。

序號調整

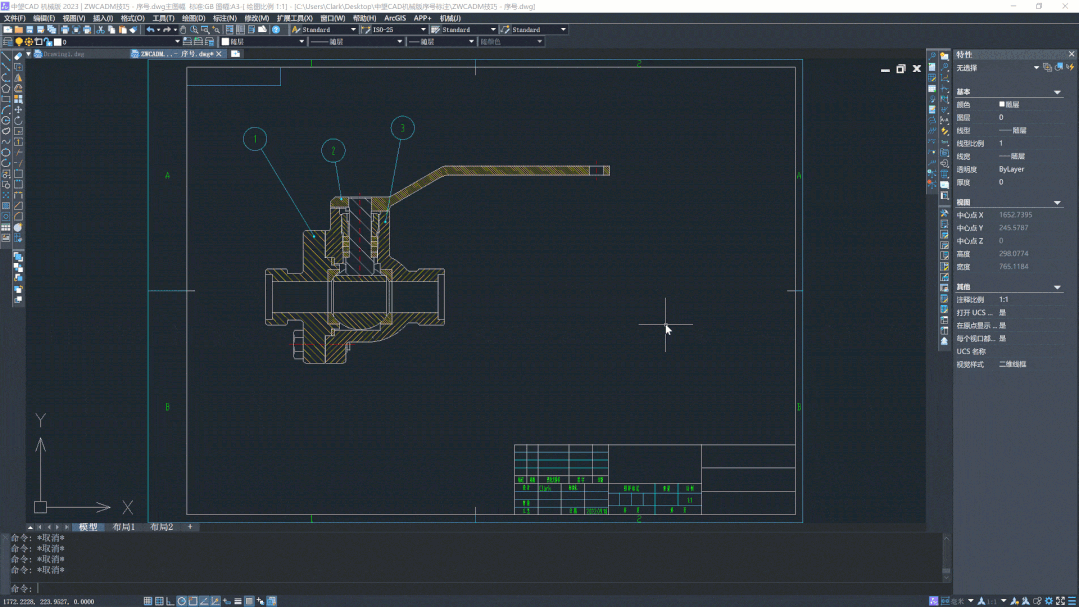

此時明細表和序號已有關聯，調整序號，明細表信息也會自動調整。

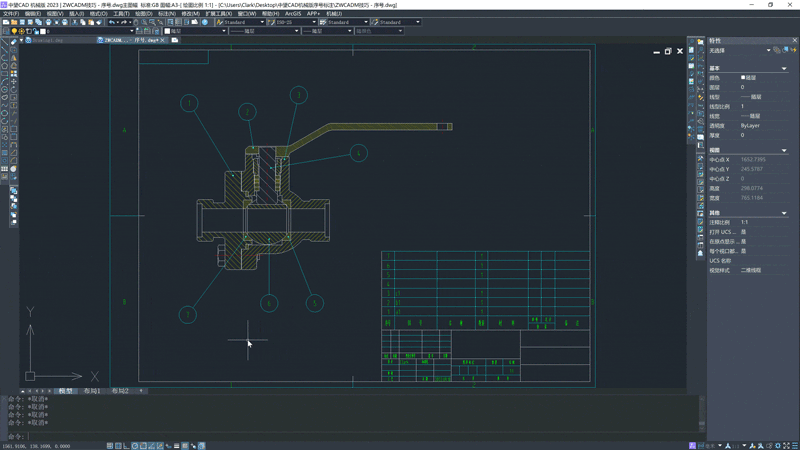

繼續添加序號，明細表中自動添加；

在序號內容中輸入已有序號進行標注，已有序號會在新標注的序號后自動順延；

刪除已有序號，對應明細表中的內容也會自動刪除。

縮進序號

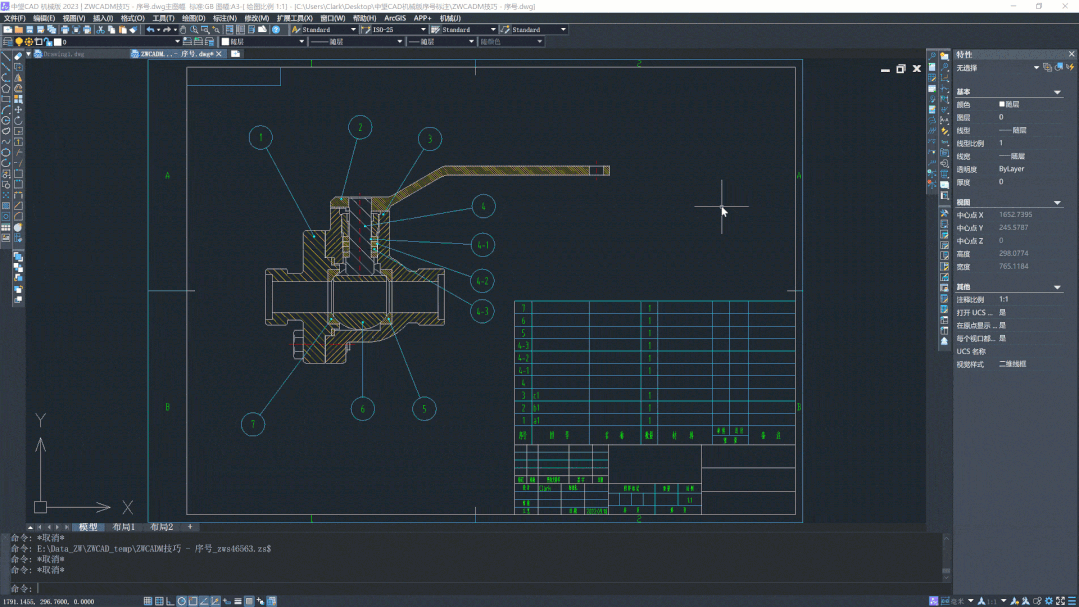

輸入序號內容，如4-1，實現縮進序號的標注，在明細表編輯窗口當中，可以對序號進行排序，點擊生成明細表即可完成明細表的更新。

序號對齊

可以用選擇工具欄中的序號對齊功能，對齊順序選擇按箭頭位置，框選需要對齊的序號并指定起始點和結束點，完成序號位置的重新排布并對齊。

明細表調整

如果明細表中行數過多，需要分兩列或多列排布，可以制定每列的行數或生成界限點。
