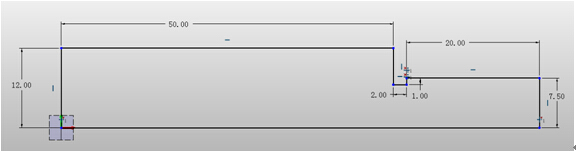

1.先畫出主軸，按下圖的草圖繪出主軸外形

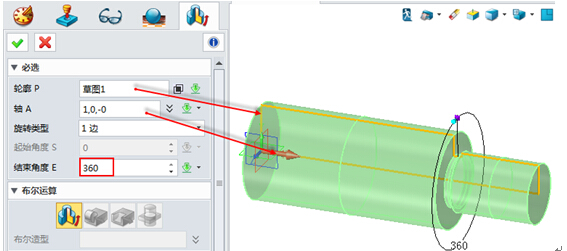

2.以上面創建的草圖旋轉出主軸

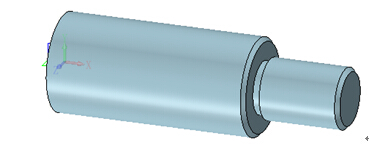

旋轉并添加倒角后主軸效果
3.以草圖畫出螺牙截面

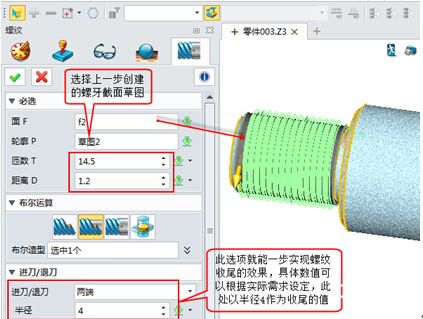

4.使用螺紋功能生成螺紋特征
從下圖看出直接生成的收尾效果達到了實際產品的螺紋效果。

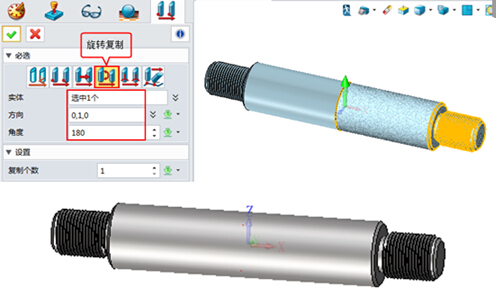

5.以旋轉復制創建另一頭就完成了零件的建模，加運算把兩端組合起來，并進行布爾加運算后的組合效果。
通過以上的步驟演示，中望3D的螺紋功能可以快速進行軸類零件的螺紋收尾設計，讓零件更加符合實際使用。本文的圖紙可登錄http://www.zhiqinghotel.cn/community/thread-17344-1-1.html下載。在此過程中并不復雜，只需熟練掌握中望3D的螺紋功能，即可完成自動收尾設計步驟。中望3D還具有快速建模的強大功能，靈活便捷用于造型、是結構設計，是制造業工程師們提高工作效率的三維設計利器。對如何提高三維CAD設計水平，有興趣的朋友可登錄中望3D官網或指定培訓網頁 http://www.zw3d.com.cn/special/zhuanqu/list-102.html。
