河南科技大學 志明


       圣誕來臨，餐桌歡慶是首選，那快樂時光總少不了可樂的暢飲！看著喝完的可樂罐，是否想過自己也要用三維設計軟件親手來繪制一個可樂罐呢？當有這個靈感后，我就用建模功能強大快速的三維CAD中望3D來嘗試，相比其他國外三維設計軟件來說，國產三維CAD中望3D除了應用在工業設計方面，還可以在日常生活中設計各種生活品，而且上手容易、靈活便捷、功能強大。在這個熱鬧的圣誕節里，我就以可樂罐為例，給大家充充電，跟大家交流一下三維CAD中望3D的建模過程吧。不多說，先發張個人作品給大家一睹為快：

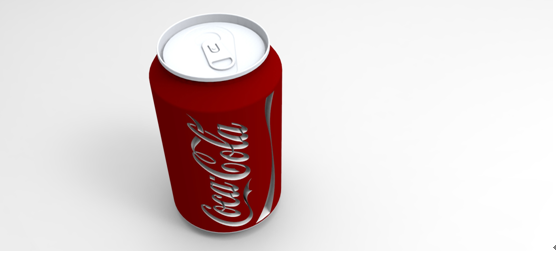

圖 / 用中望3D快速繪制的可樂罐


       想拿這罐可樂喝嗎？ 別激動喲，這不是實物拍的，這僅僅是用國產三維設計軟件中望3D繪制而已。 你是否好奇這中望3D如何設計這可樂罐呢？不著急，跟著我的節奏，咱們一起來繪制可樂罐的吧！

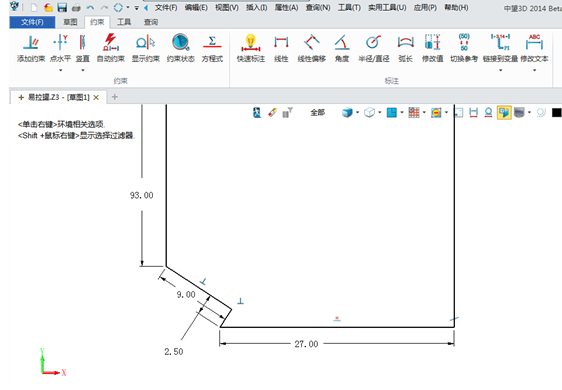

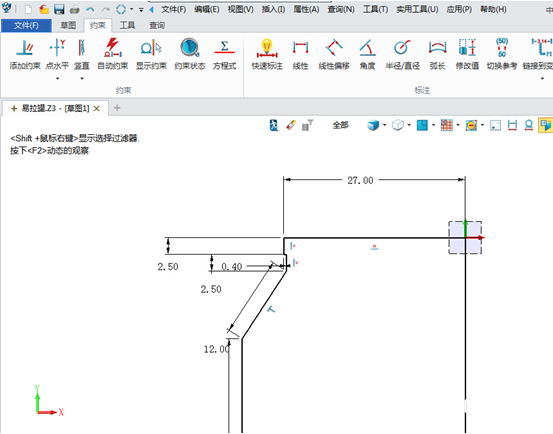

       第一步，旋轉。選擇XY平面，插入草圖，繪制該可樂罐的旋轉輪廓，具體尺寸如下圖所示：





       繪制完草圖后，點擊退出。選擇旋轉命令，以該草圖為輪廓，進行旋轉，完成可樂罐基體的繪制。

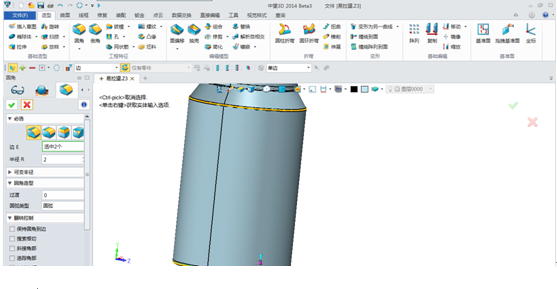

       第二步，圓角處理。選擇可樂罐上下邊，半徑為2進行圓角處理，如下圖所示：





       然后按照圖紙給出的步驟依次對可樂罐各邊進行圓角處理。

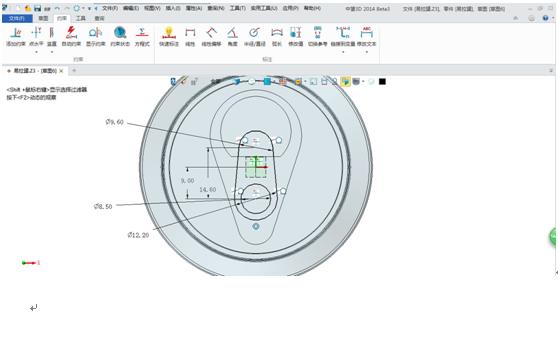

       第三步，拉環繪制。選擇可樂罐頂面，插入草圖，繪制拉環草圖，具體尺寸如下圖所示：



        第四步，點擊退出，選擇拉伸命令，厚度設置為1mm，完成拉環建模。

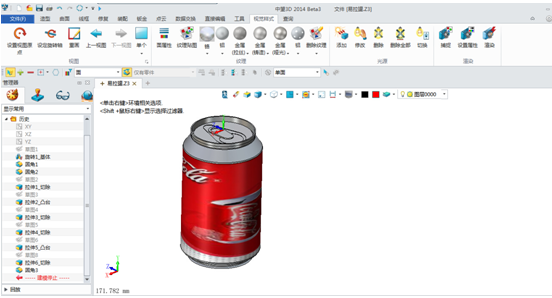

        當然，可在可樂罐瓶身上進行紋理貼圖處理，使其更加自然真實。中望3D的紋理貼圖還是很人性化的，可按照提示，設置好長寬尺寸，使其圖片鋪滿整個罐身（可根據個人喜好，設計具有圣誕特色的紋理圖案。）如下圖所示：



        通過以上步驟，可樂罐已建模完成。我想你已大概了解運用中望3D完成可樂罐的繪制過程。是不是感覺中望3D軟件讓你更快速、更便捷地繪制自己的作品呢？工欲善其事，必先利其器，想要成為一名優秀的設計師，首先要對三維設計軟件有一個深刻的認知。而中望3D正是我的“利器”，它相較于其他軟件比如SolidWorks，proe等國外三維CAD來說，快速建模功能是一大特色，從而能極大的縮短設計時間，更人性化、更高效地輔助你完成看似復雜工作。結合3D圖紙可更好地理解這次的設計，3D圖紙可到中望技術社區（http://www.zhiqinghotel.cn/community/thread-17337-1-1.html）免費下載。

        另外，三維設計CAD軟件中望3D針對初學者提供完善的培訓機制，保證學習的便捷性和靈活性，且時間長期有效，還可以領取正版激活號喲。有興趣的朋友們可以看過來哦http://www.zw3d.com.cn/special/zhuanqu/list-102.html。
