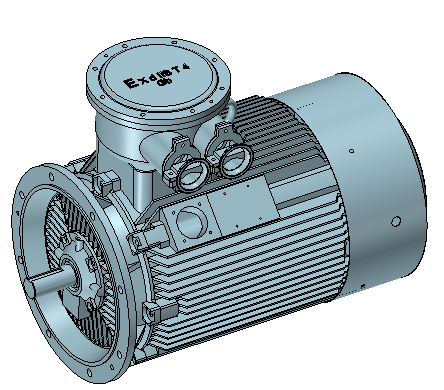

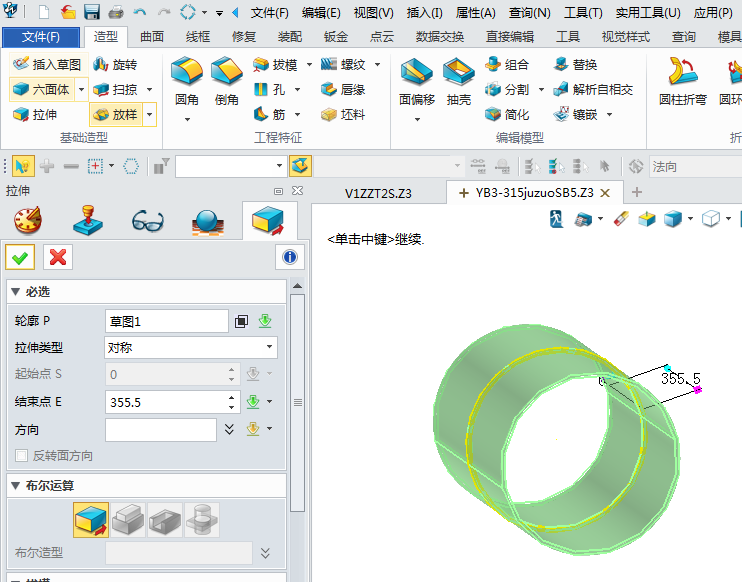

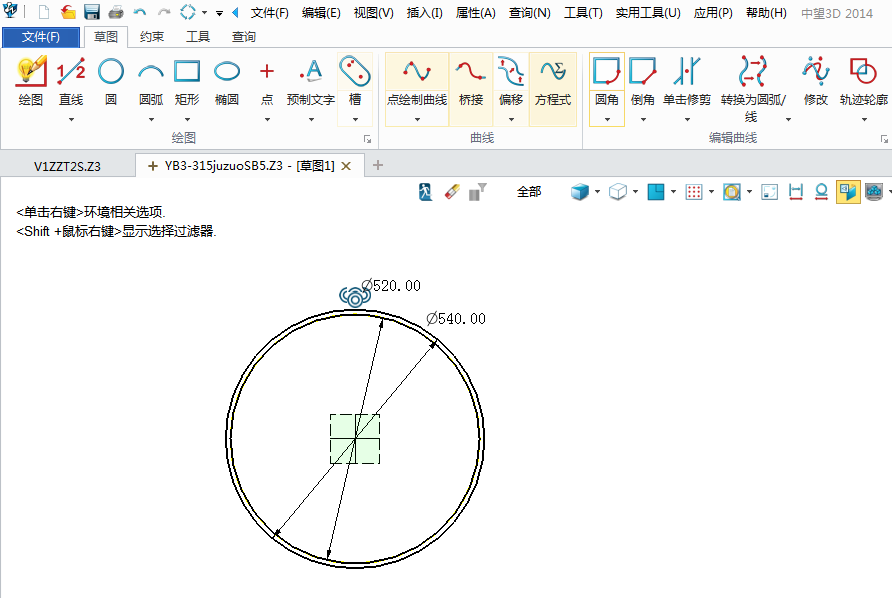

1、設計電機外殼，進入草圖繪制輪廓，拉伸外形，如圖：

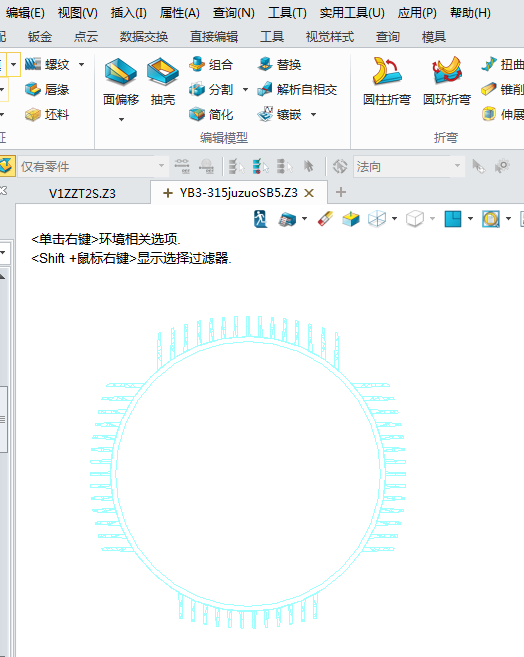

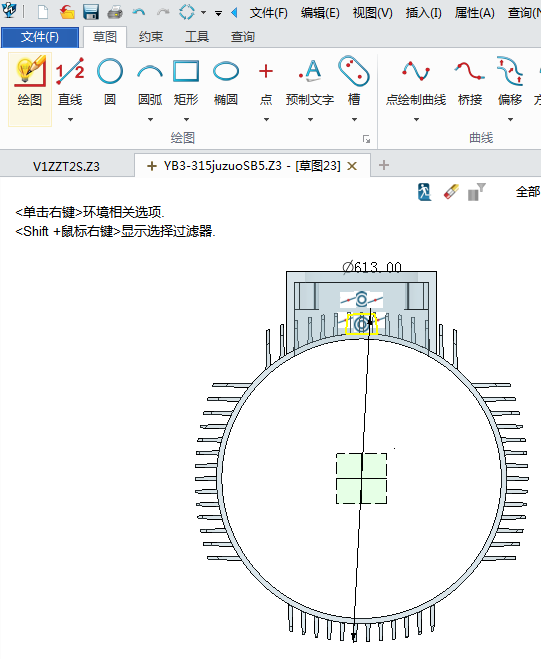

2、繪制外殼的筋條，點擊草圖鍵，繪制筋條的線條，拉伸完成，如圖：
圖3 繪制外殼筋條

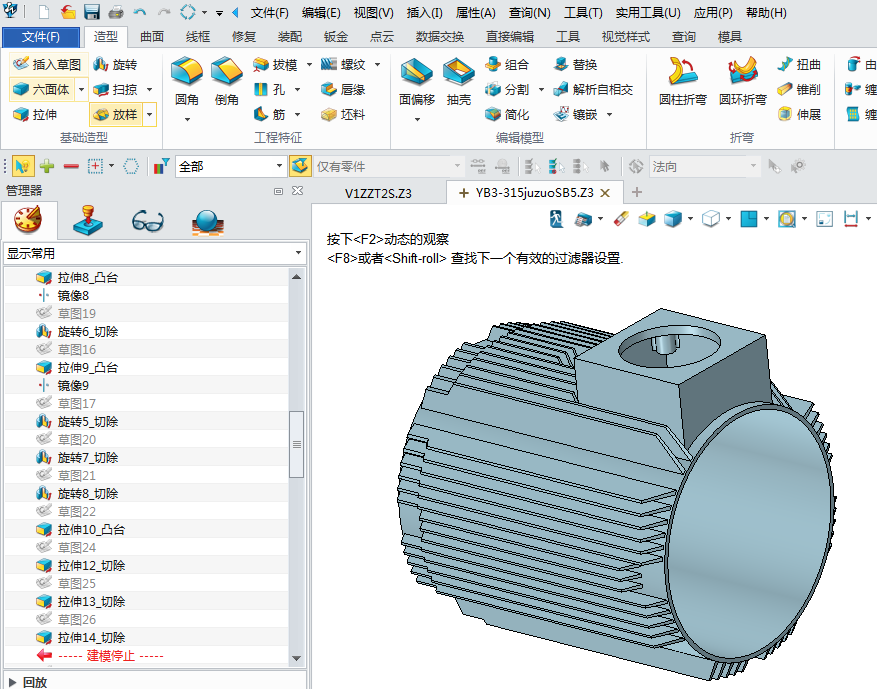

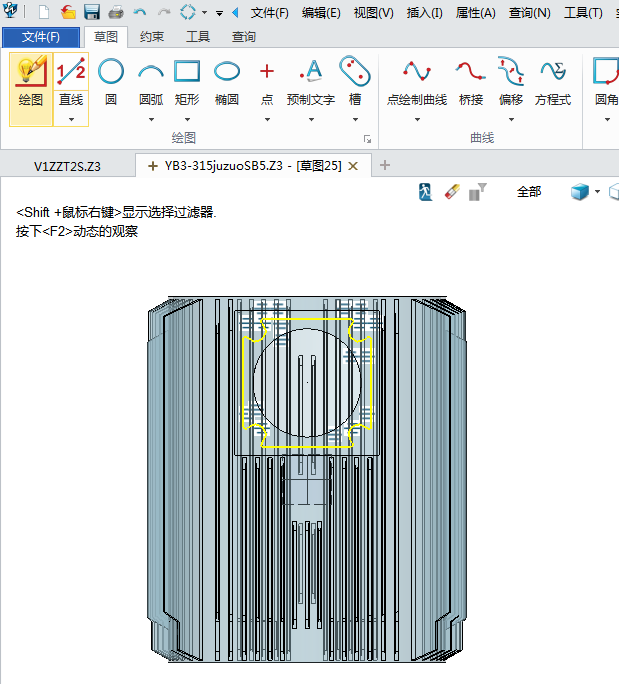

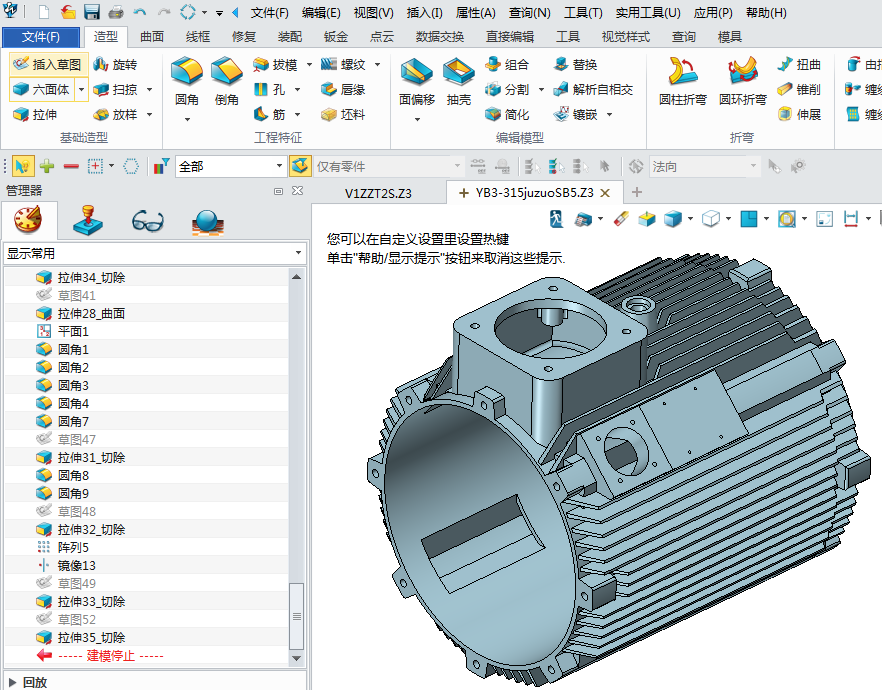

3、繪制接線盒，點擊草圖鍵，繪制接線盒的輪廓，拉伸切除完成，如圖：
圖4繪制接線盒

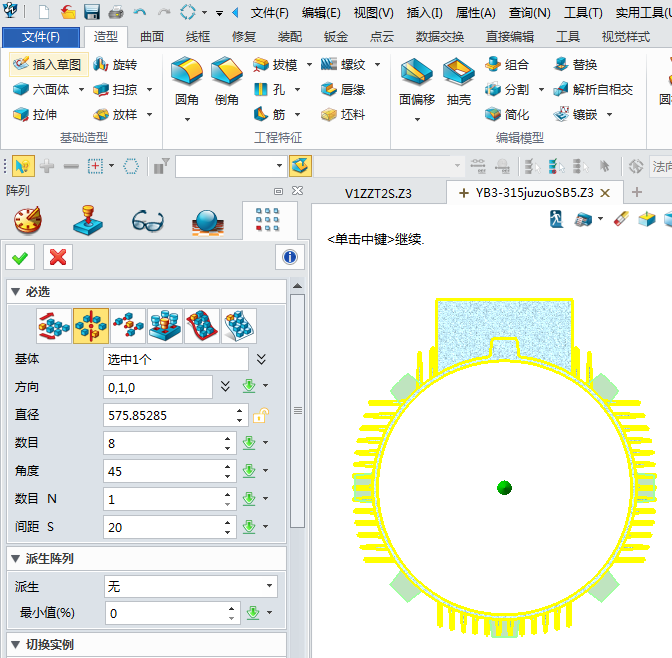

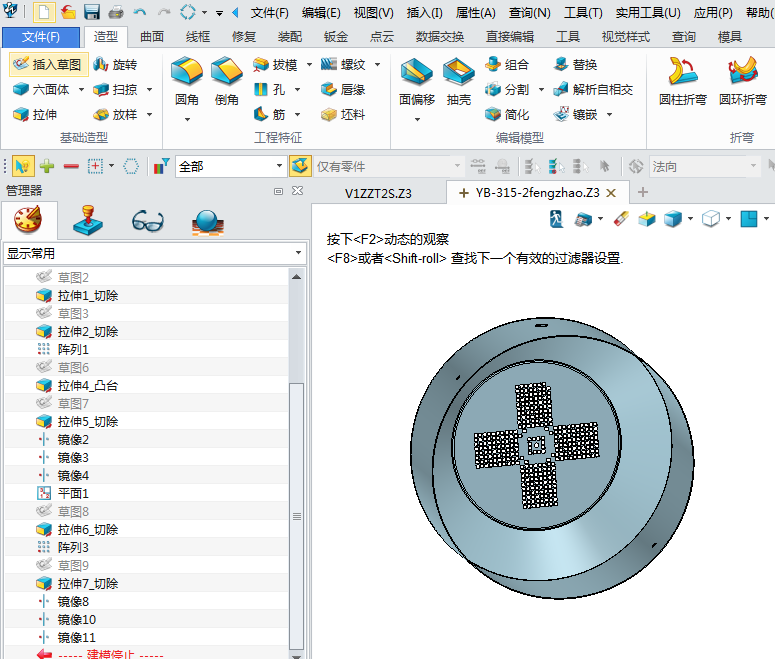

4、繪制凸臺，點擊草圖鍵，繪制凸臺輪廓，拉伸完成1個凸臺，再使用中望3D的陣列命令，選擇圓形陣列完成其它凸臺的設計，這樣就避免了重復設計的麻煩，如圖：
5、倒角及其它細節的特征設計：

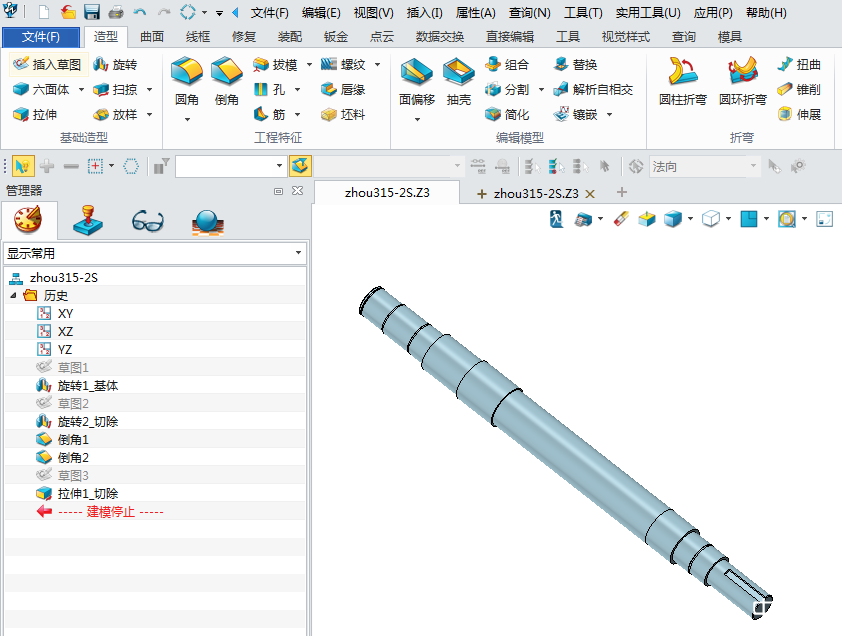

6、用類似方法設計其它電機零件：

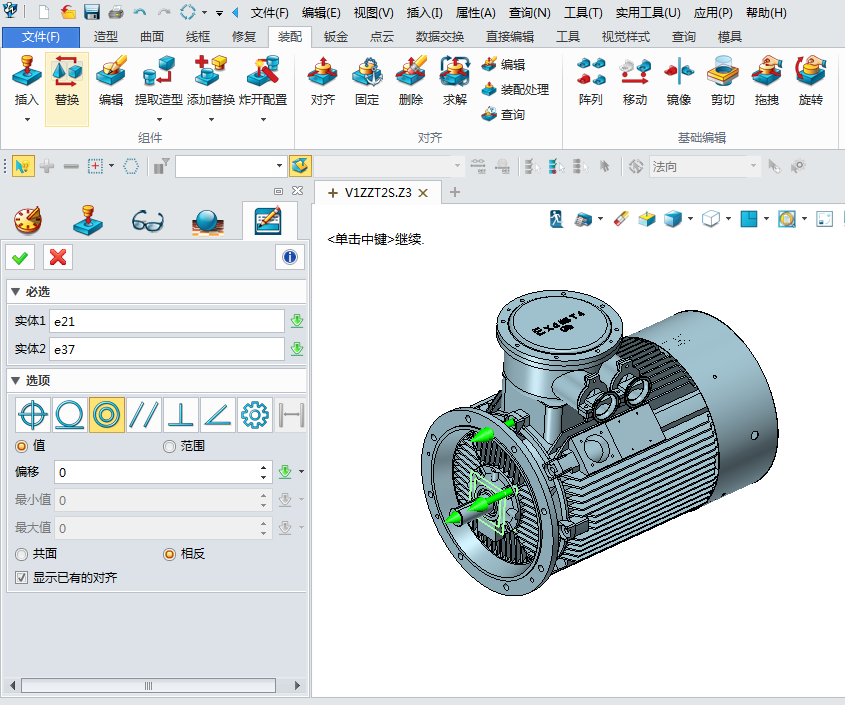

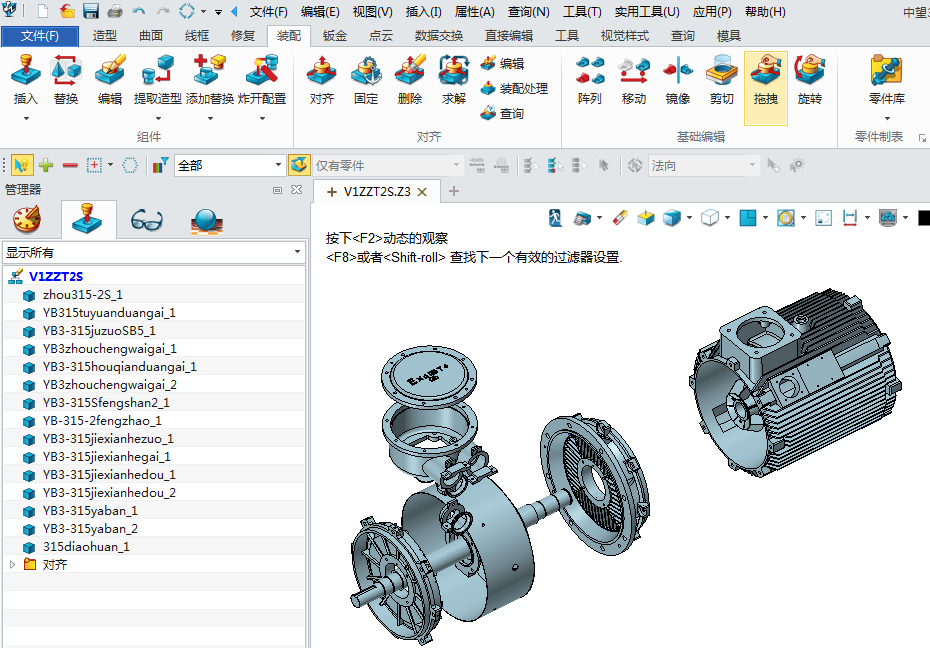

8、裝配電機的零件，點擊插入命令，對齊裝配電機的零件，并檢查干涉，如圖：
至此，用中望3D 2014設計三相異步電機的過程已介紹完畢，其拉伸和陣列命令的使用可節省設計時間，僅用七步即可完成模型的設計，過程簡單明了舒暢。當然，再簡便的三維CAD軟件也只是一種工具，要學好三維設計，還需要設計師們的悉心投入。結合源圖紙可以更好地理解這次的設計，源圖紙可到中望技術社區（www.zhiqinghotel.cn/community/thread-17143-1-1.html）下載。另外，三維設計軟件中望3D針對初學者提供完善的培訓機制，保證學習的便捷性和靈活性，且時間長期有效，有興趣的朋友們可以看過來哦：http://www.zw3d.com.cn/special/zhuanqu/list-102.html。
