減速器在現代機械中應用極為廣泛，例如水泥車、桅桿起重機、集裝箱起重機、轉臂式起重機、摩天輪等等。Cad設計工程師在進行對減速器出工程圖時，會常常遇到需要在工程圖中體現裝配件內部結構的情況，此時就需要對一些零件結構進行處理，以便能顯示內部結果，及早進行檢查做出修改調整，以便保證整個生產周期的順利完成。下面以三維CAD軟件中望3D為演示工具，介紹如何進行相關的設置操作，提高工作效率。

\

減速機

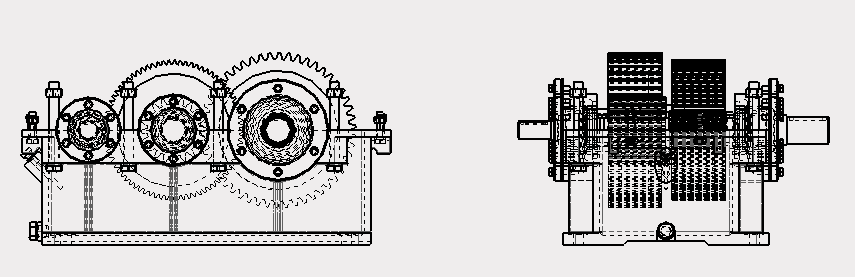

我們將在工程圖中進行總裝圖，內部結構查看以及上蓋的出圖（上圖）。

1.總裝圖

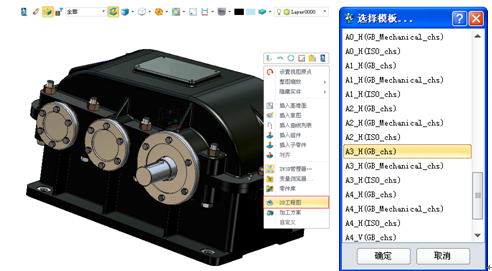

1）工作區點擊右鍵，選擇“2D工程圖”，并選擇圖幅，進入工程圖模塊（下圖）

\



\

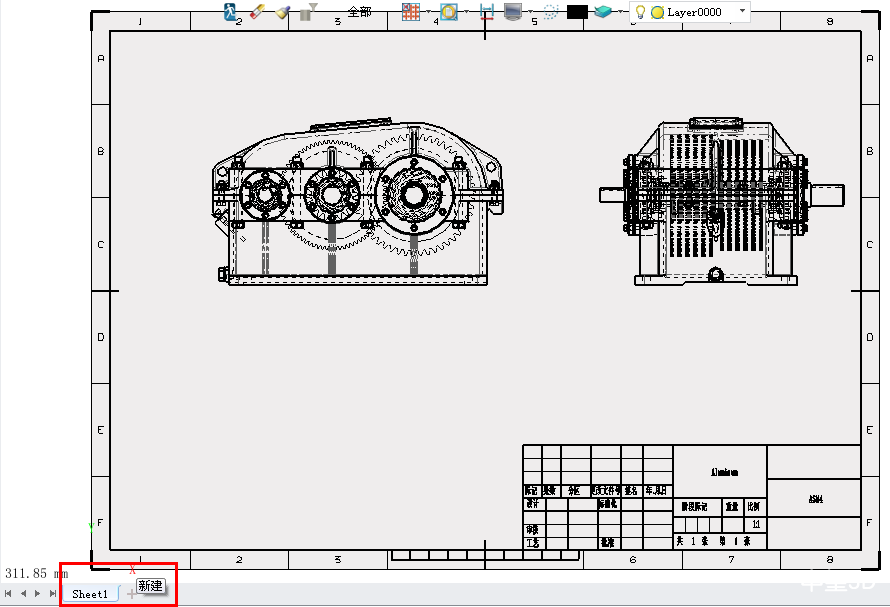

2）生成總裝圖



\



\

2.通過隱藏上蓋查看內部結構

隱藏上蓋有兩種方式：

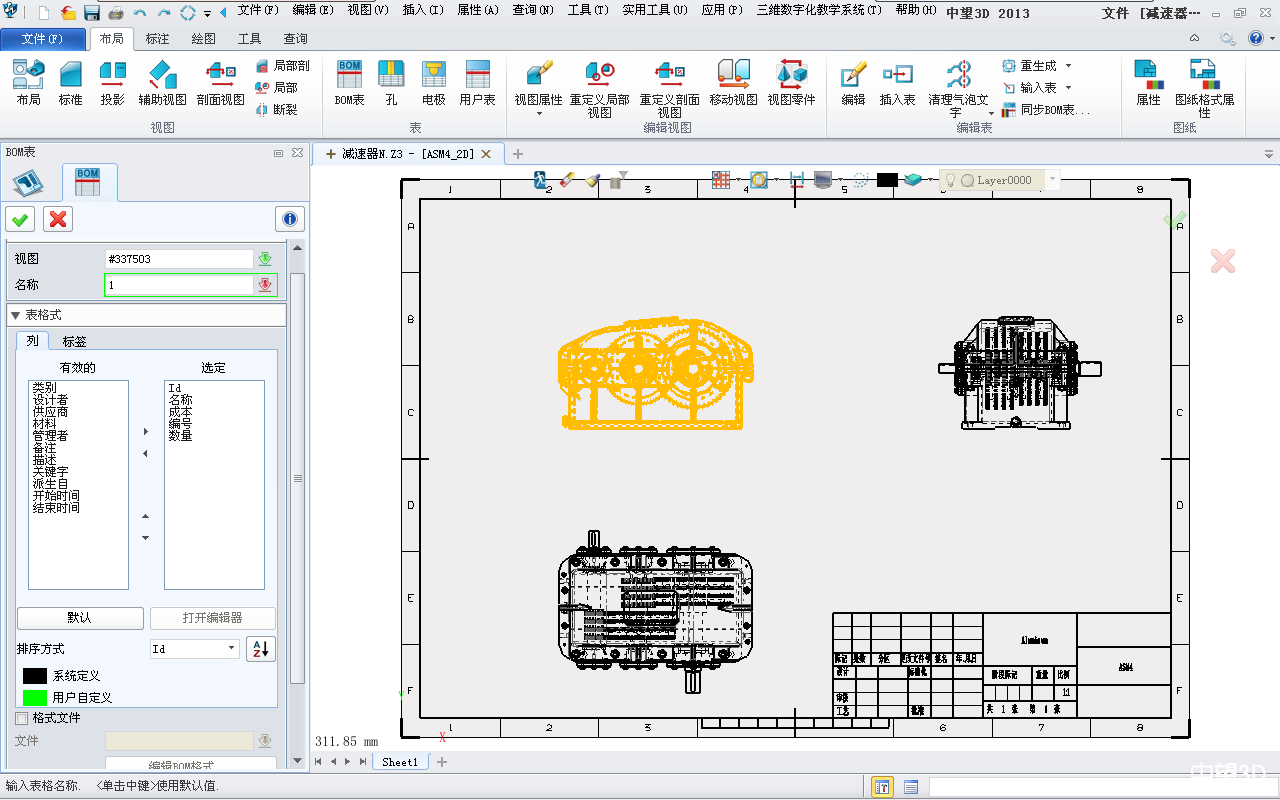

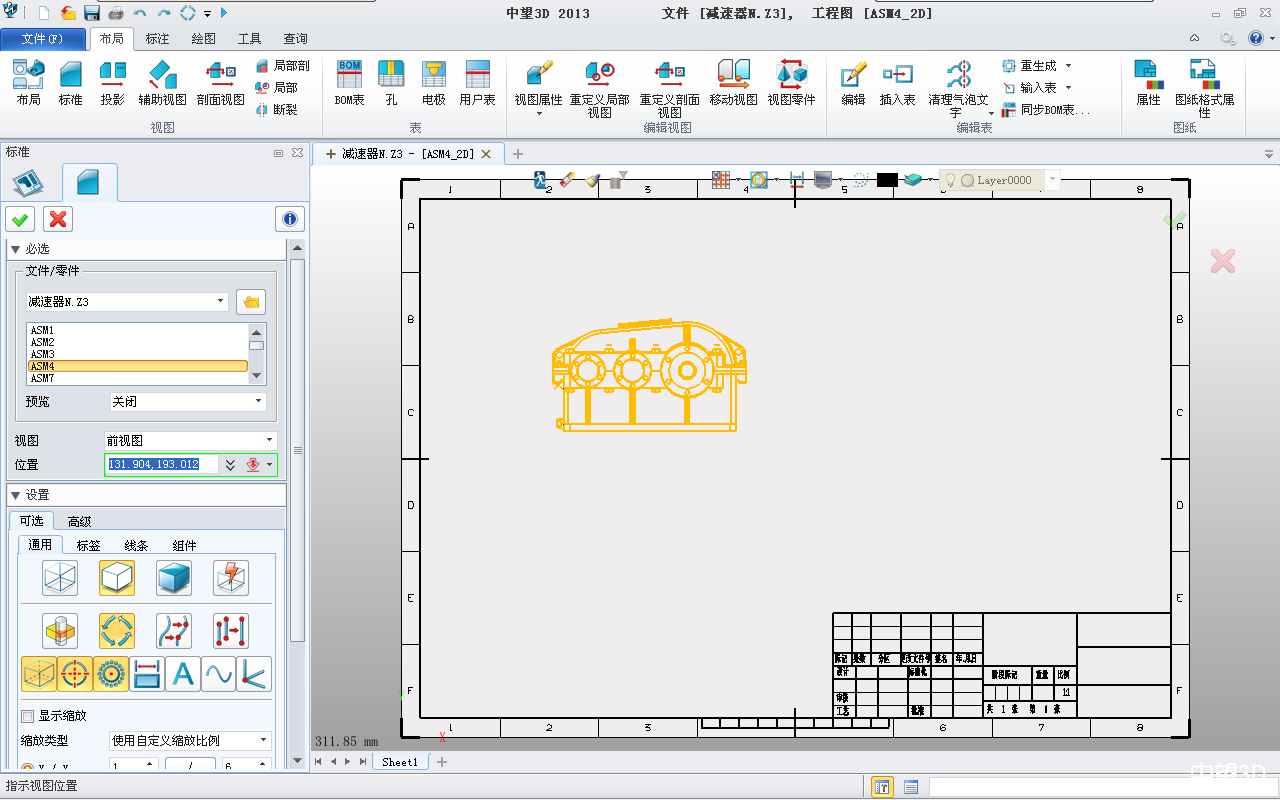

1）新建一個工程圖或者新建一個新的工程圖紙，新生成所需視圖，如圖紅框所示（下圖）

\

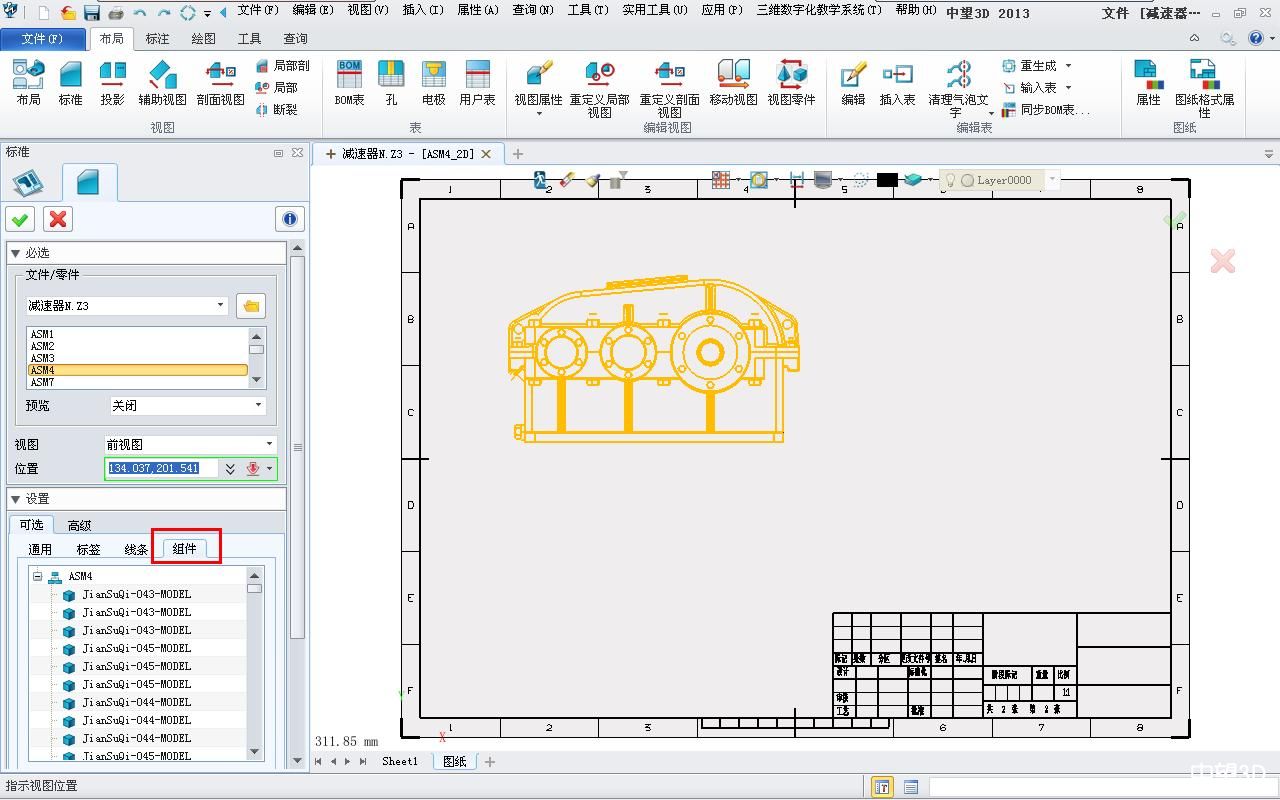

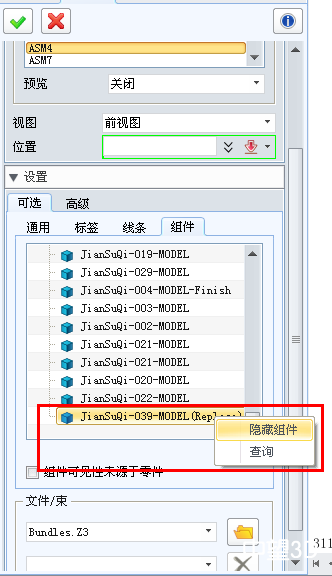

通過生成視圖時，選擇對話框中的組件，進行隱藏操作，如圖紅框所示（下圖）



\



\

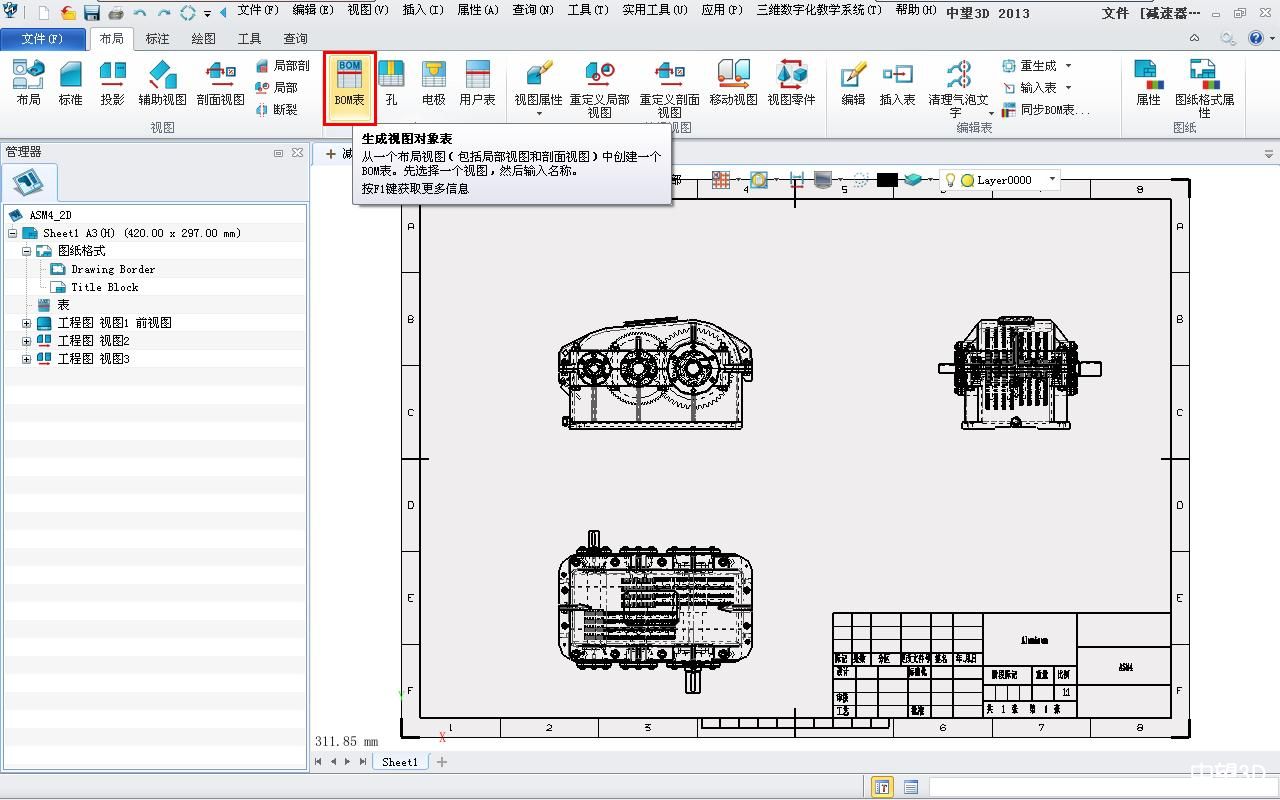

結果如圖所示（下圖）



\

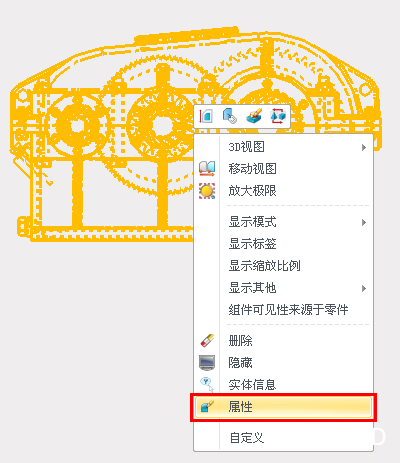

2）直接對總裝圖進行“屬性”編輯，隱藏不需要的顯示的組件，點擊右鍵，選擇“屬性”，在屬性框中，進行組件的隱藏，如圖所示，同樣可以得到上圖的結果。



\

通過以上的操作方式，cad設計工程師們可以很輕松的用中望3D實現對于總裝圖中不同組件的顯示，以便可以很清楚的了解減速器的內部結構。極大的提高溝通的效率以及清晰度。而它的操作方便簡潔，容易操作，也可極大的提高出圖效率。此種操作方式，不僅適用于減速器，而且能適用其他同類制造業產品。

值得注意的是，中望3D最新推出手把手式的功能教程培訓（http://www.zhiqinghotel.cn/community/thread-10773-1-1.html），提供最快上手、最簡易的學習模式，讓初學者短期內從入門到精通，嫻熟掌握一門三維CAD軟件技術。同時，為了幫助企業降低成本，中望3D2013新增了直接輸出到“3D打印機”（Print3D）的功能，讓用戶方便快捷地通過3D打印進行打樣、質量檢查。本文的圖紙可以登陸免費下載（http://www.zhiqinghotel.cn/community/viewthread.php?tid=11019&extra=）
