首先,得有完成打印目標的三維CAD設計軟件(同“3D設計軟件” ),即需要3D建模;其次,再有一臺3D打印機。為什么需要三維CAD設計軟件進行建模?因?yàn)楸仨毷且杂?jì)算機三維CAD設計模型文件為基礎,通過3D打印機軟控系統,制造出實體產品。
常見的三維CAD設計軟件有國外的Solidworks,NX,國內中望3D等。由于中望3D具有靈活的自由曲面建模功能,滿足企業進行精確設計的需求,對比其他軟件,中望3D沒有復雜的命令,安裝更輕便,更易學易用,最適合初學者入門使用,而且在最新的2013版本中加入了直接輸出到“3D打印機”(Print3D)的功能。該功能讓用戶能夠非常方便快捷地與3D打印機交互,快速打印,因此本文小編選擇用中望3D作為本次3D打印前端設計演示的繪圖工具,具體繪制步驟請登陸中望3D官網www.zhiqinghotel.cn搜索《三維cad實用教程:開關基座如何快速建?!芬晃牟殚啠颂幉蛔稣归_。
通過前面的產品建模三維CAD數據模型已創建完畢,接下來可用3D打印機把模型打印出實際的開關零件做產前的零件功能檢查:

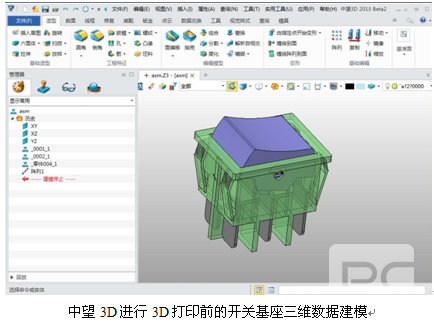

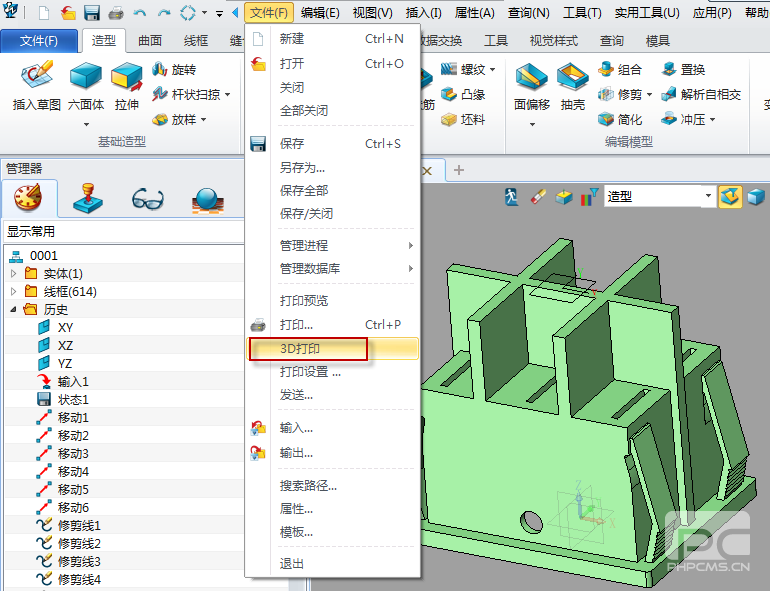

第一步:由于3D打印文件格式為STL,首先將設計好的模型圖紙用中望3D輸出轉為STL格式。中望3D有完整的輸入輸出數據接口,專用于與3D打印軟件無縫接合。選擇“文件”操作界面上的“3D打印”按鈕(如下圖),可以自動切換到專用3D打印軟件界面,無需手動轉換STL格式,進行3D打印編程工作。
第二步: 把開關STL文件輸入到3D打印機對應的打印管理軟件,由于3D打印機有一個最大打印尺寸,可以根據打印機的可打范圍對產品的位置、放置方向、比例大小和打印屬性進行調整。
Objet公司的3D打印機可以通過Objet Studio打印管理軟件來對打印產品進行輸出前的產品調整并指定打印材料。相關設置完畢就可以輸出到3D打印機進行實際的產品打印。

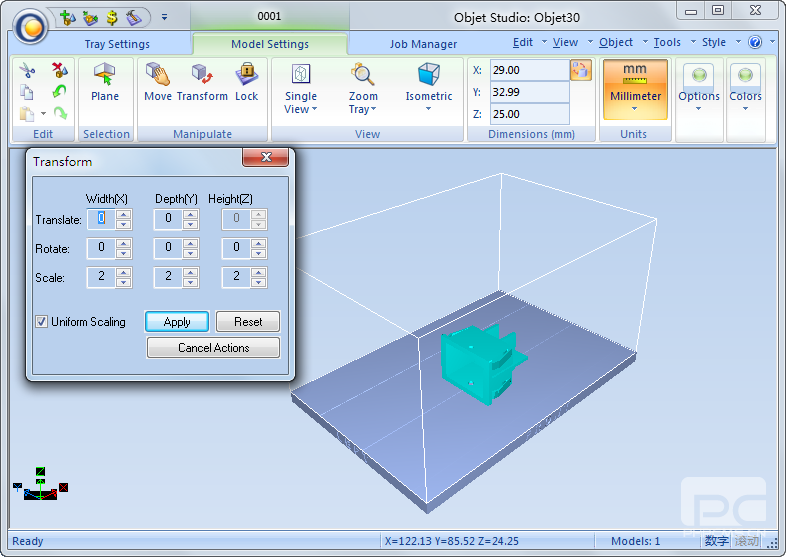

調整產品比例大小,在原產品尺寸基礎上放大2倍,調整產品位置,放置在打印工作臺范圍內。

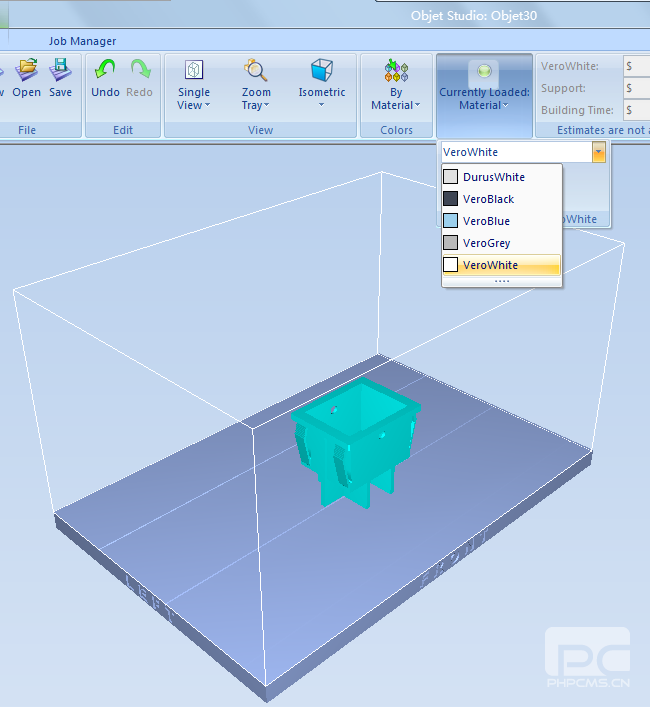

指定對應的打印材料

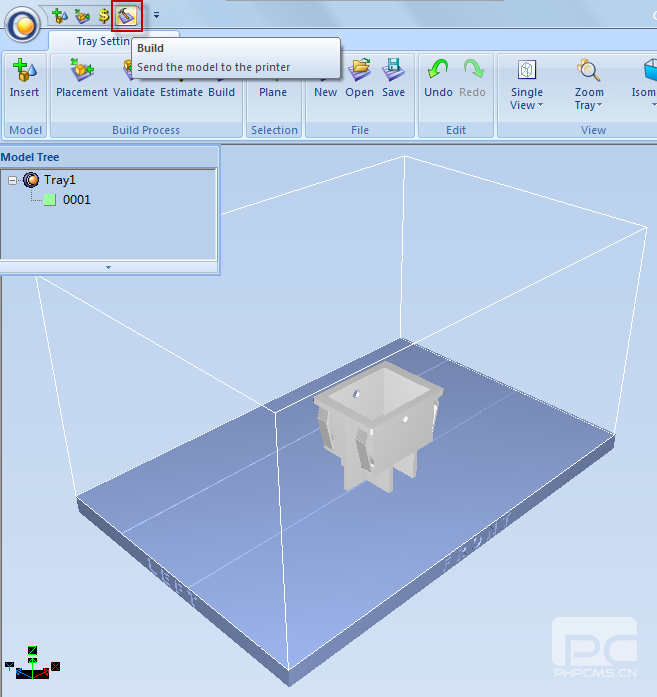

第三步:通過輸出打印機功能實現打印操作

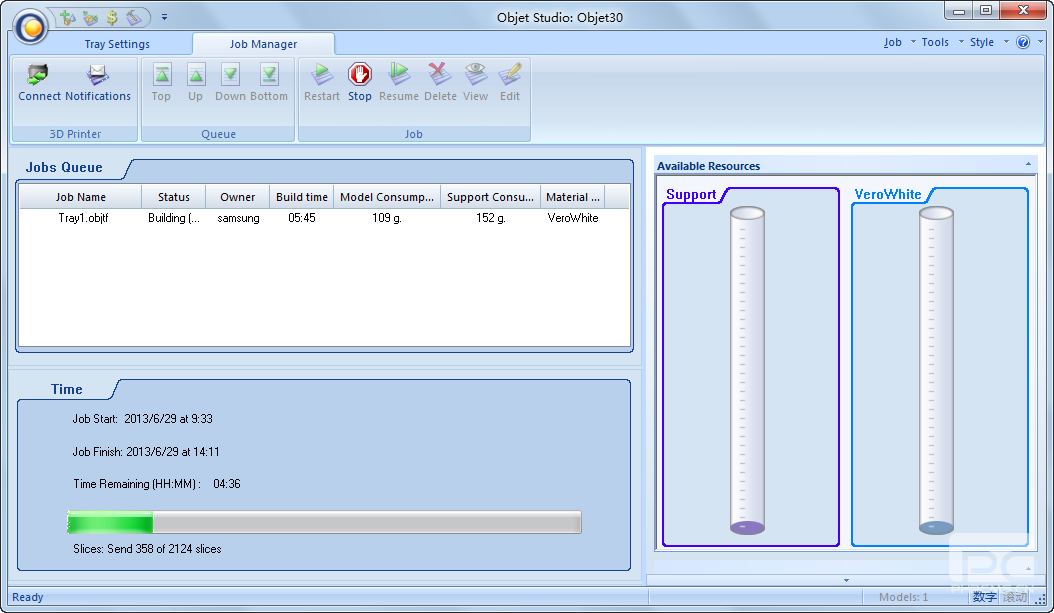

從上圖可以得知打印加工所需時間05:45、產品重量109g、承托重量152g,所需材料總重量為261g,最后打印機完成開關基座的打印成品制作。
通過中望3D演示輔助開關基座的3D打印,從而達到符合企業的所需要求規格,進行形象直觀的模擬實物檢查,避免生產的浪費,滿足企業對三維CAD建模數據的精確需求。值得注意的是,中望3D最新推出手把手式的功能教程(http://www.zhiqinghotel.cn/community/thread-10773-1-1.html),提供最快上手、最簡易的學習模式,讓初學者短期內從入門到精通,嫻熟掌握一門三維CAD軟件技術,是二維cad使用者過渡到三維CAD的最佳學習工具。
