近期小編收到不少學習三維CAD設計的朋友的請教，想了解類似彈簧、螺旋管、冷卻水路等這種帶有螺旋形狀的物品，有什么更便捷的功能可以快速完成彎曲形狀的設計。因此，三維CAD建模速成教程的7月案例，小編以螺旋管節能燈三維CAD設計為例，跟大家分享如何通過中望3D這一三維CAD軟件里的線框功能進行快速建模，具體的三維CAD設計步驟如下，如果有興趣的朋友，也可以到中望3D每月一練下載免費的節能燈三維CAD圖紙（http://www.zwcad.com/community/thread-10828-1-1.html）。

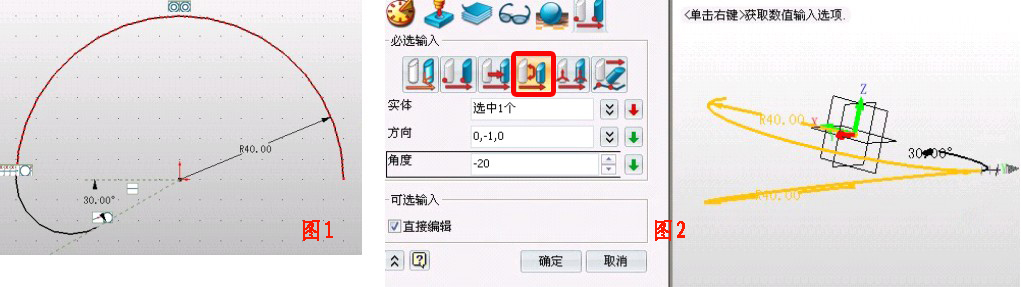

1.在XY面插入草圖，繪制半徑為40的半圓，退出草圖后再次在XY面插入草圖，繪制圓弧，圓弧的一端與半圓的一端相切，另一端與構造線相切，構造線過原點，如圖1所示。點擊造型——移動——繞方向旋轉，實體為半圓,方向如圖2（把鼠標放在兩個圓弧相交的地方，這時出現與Y軸平行的箭頭，即是），角度為-20。

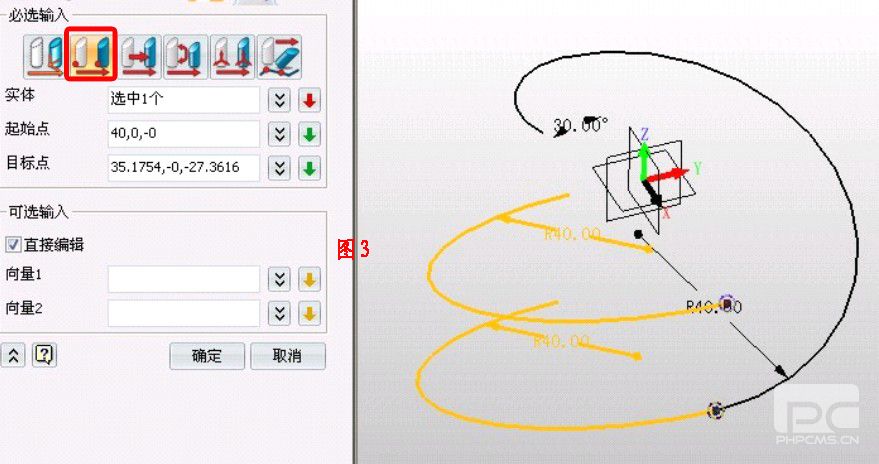

2.點擊鏡像，將半圓弧先按YZ面鏡像，選擇“復制”的選項；再按XZ面鏡像，選“移動”的選項。點擊移動——點到點復制，實體為鏡像后的半圓弧，其他參數如下圖3。

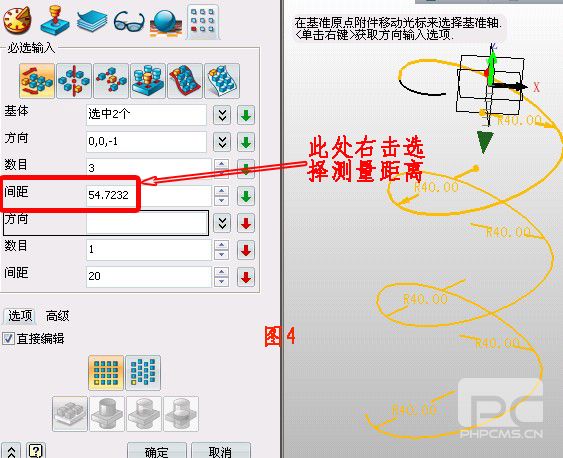

3.點擊陣列，基體為兩個半圓弧，參數如圖4，其中間距的數據并非直接輸入，而是在繪圖區右擊，選擇“測量距離”選項，分別點擊兩個半圓弧的端點，確定，之后就會出現此數據。中望3D 的這個功能很實用，可以精確快捷的輸入數據。

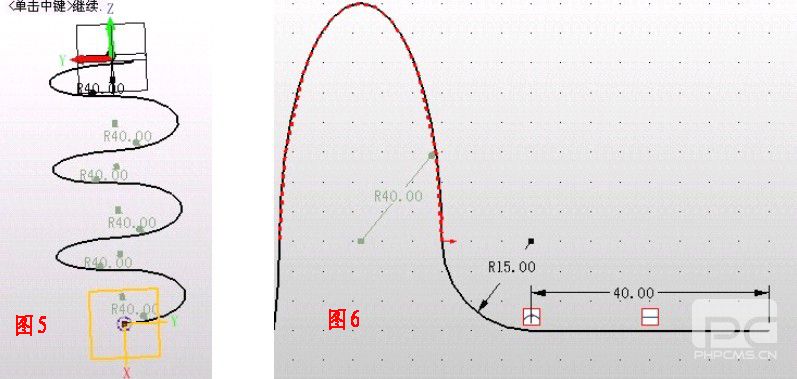

4.在圖5所示位置插入YZ基準面，并在此面繪制草圖，注意曲線都是相切的關系，否則后面無法連接成整條曲線。

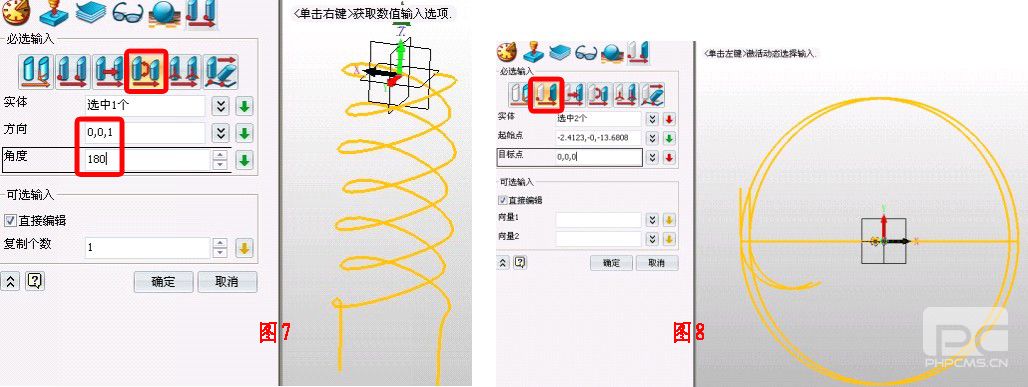

5.退出草圖，點擊線框——連接曲線，將整條曲線進行連接，點擊造型——復制——繞方向旋轉，將曲線繞Z軸旋轉180度，如圖7。此時你會發現兩條曲線在側面看并沒有對齊，這是由于圖2步驟中將半圓弧旋轉-20度造成的。這里需要將它對齊，否則整體造型很不美觀。將視圖切換到頂視圖，用線框的直線工具在旋轉復制后的圓的兩端（頂視圖看是圓）畫一條直線（直線過原點），點擊移動——點到點移動，起始點為直線的中點，目標點為原點，確定。這樣就將兩個曲線中心對齊了，如圖8。

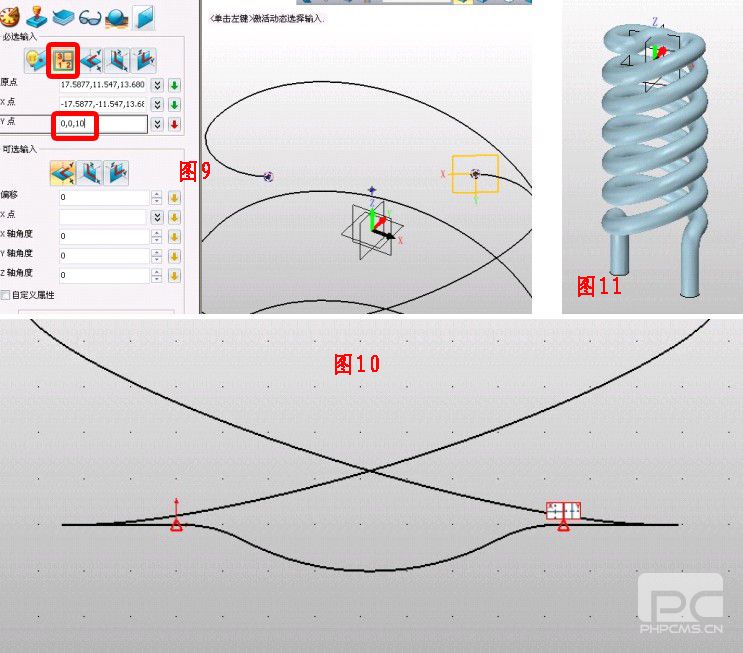

6.在圖9所示的位置插入基準面，利用3點平面，其中兩個點為曲線的兩個端點，第三個點在Z軸上，如圖。在此面繪制草圖，注意曲線要和兩個參考點相切，如圖10。退出草圖將所有曲線連接成整體。點擊桿狀掃掠，直徑為16，效果如圖11。

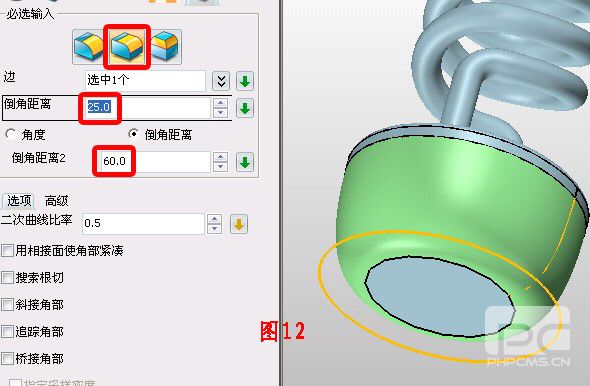

7.在螺旋線底部平面插入草圖，繪制半徑為66的圓，點擊拉伸——基體，拉伸類型選“一邊”，向下拉伸70。點擊圓角——橢圓圓角，將柱體下邊緣倒角，參數如圖12，再對上邊緣倒半徑為4的圓角。

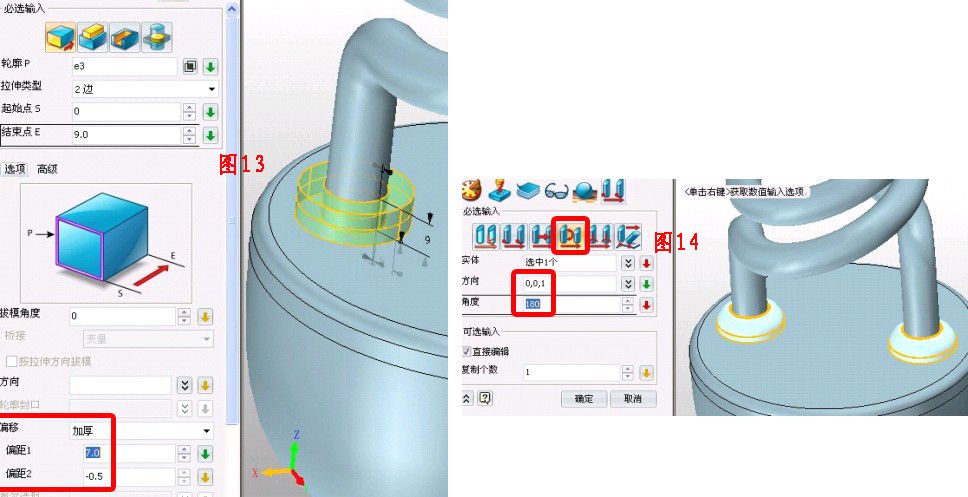

8.點擊拉伸——基體，輪廓選擇螺旋形底部的圓邊，按圖13所示數據進行拉伸，注意，偏移選項選擇“加厚”，之后對圓環上邊緣倒半徑為6的圓角。點擊復制——繞方向選擇，選擇此造型，繞Z軸旋轉180度復制，如圖14。

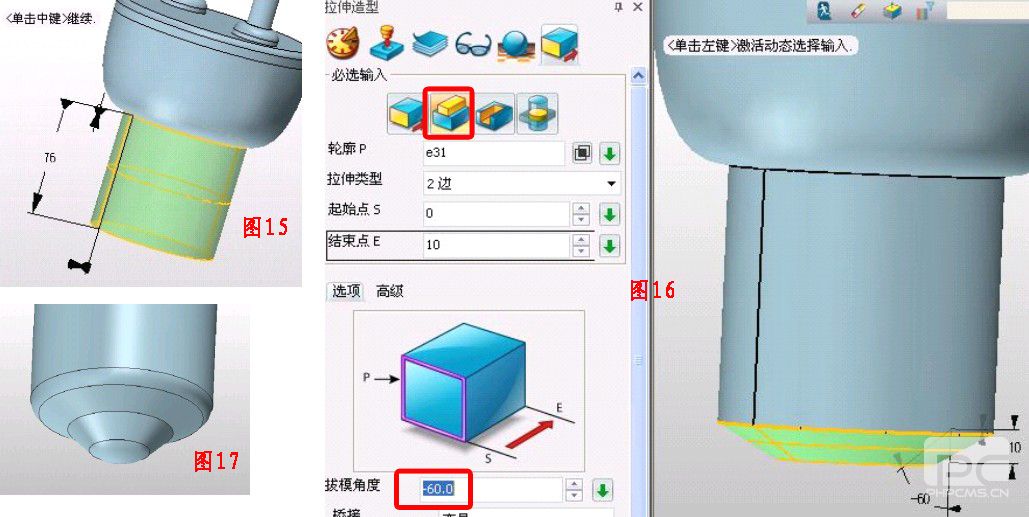

9.點擊拉伸——基體，輪廓選擇圖15所示的邊緣，向下拉伸76，再次向下拉伸柱體底面，選加運算，拉伸10，拔模-60，如圖16。然后再拉伸凸臺底面，拉伸距離為10，并倒角，倒角距離為10。點擊圓頂工具，在凸臺的底部拉出圓頂。在圓柱體和拔模后的凸臺連接部分倒圓角，效果如圖17。

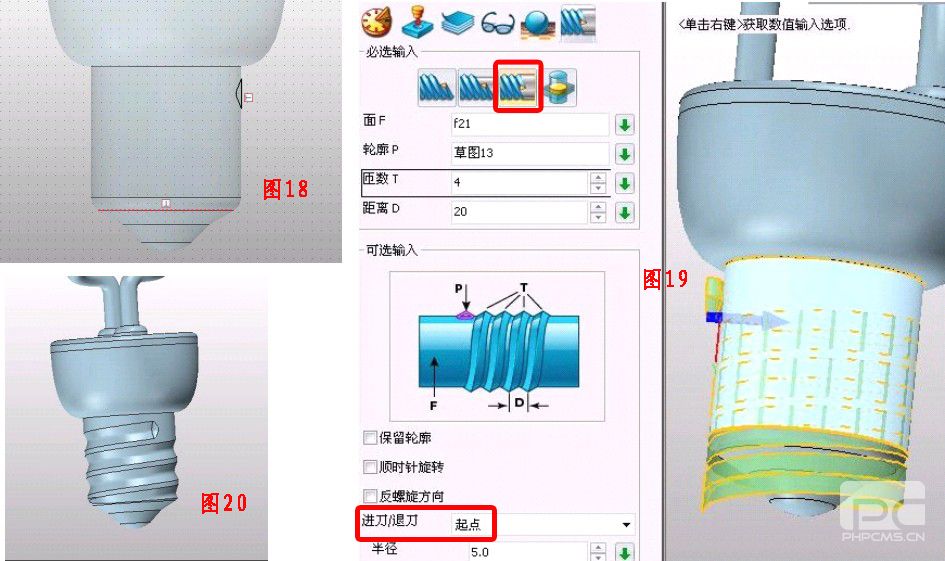

10.在XZ面插入草圖，繪制圖18所示的圖形，點擊螺紋——減運算，參數如圖19，注意匝數的選擇，要長出所選的面，進刀/退刀選擇“起點”，效果如圖20。

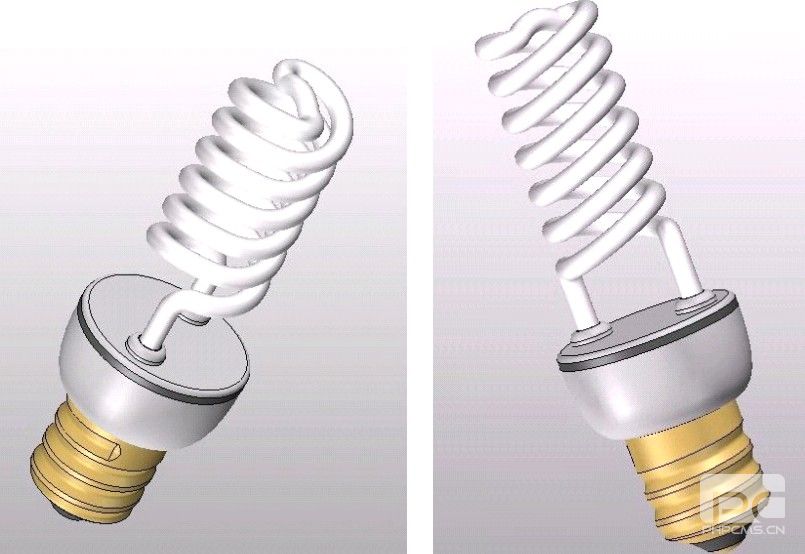

最后，點擊視覺樣式——面屬性，為模型渲染你喜歡的顏色，便可以完成螺旋管節能燈的三維建模。如彈簧、冷卻水路等相似的形狀都可以借鑒螺旋管節能燈的三維CAD設計方法，對于正在學習3D設計的你，學會以一個功能舉一反三，是提升三維CAD技巧非常好的辦法。同時，對于節能燈行業的工程師，也歡迎一起學習、下載免費圖紙，共同為中國的低碳節能做貢獻。
