股骨柄的三維CAD設計,可通過中望3D創建草圖輪廓、創建曲面、修剪實體、鉆孔、旋轉移除、倒角修飾等步驟完成。在這幾個步驟上,對比其他三維CAD設計軟件,中望3D的操作流程更加簡便清晰:中望3D獨有的混合建??梢栽谇娼:蛯嶓w建模之間自由靈活選擇,最后通過布爾加運算就可以完成主體建模,即可實現輕松完成股骨柄的快速實體建模過程:
第一步:創建草圖輪廓
打開中望3D界面,插入草圖繪輪廓,創建基準平面,繪制不同平面草圖,完成草圖繪制。
第二步:股骨柄創建

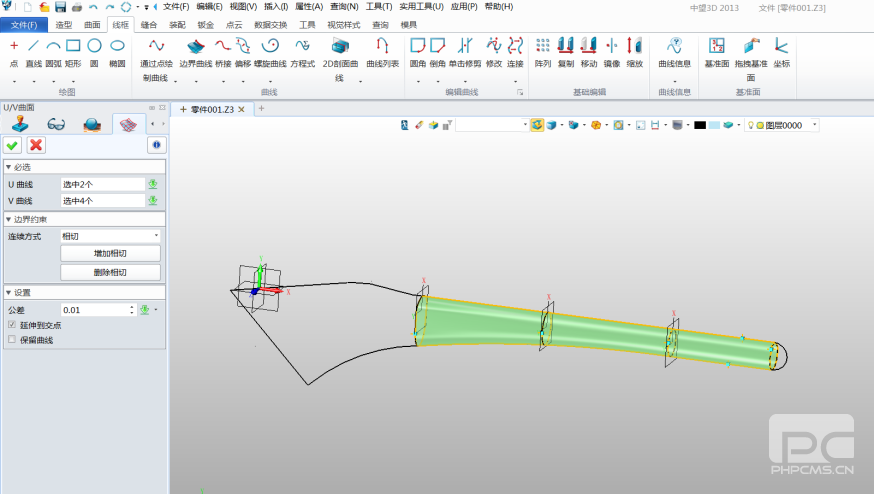

1.使用中望3D曲線列表功能繪制曲線列表, UV曲面功能創建曲面。

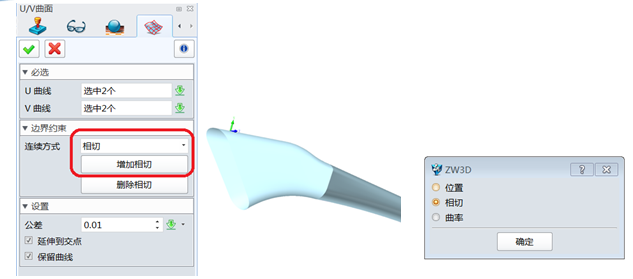

2.創建第2段曲面,并對其進行邊境約束,得到曲面。

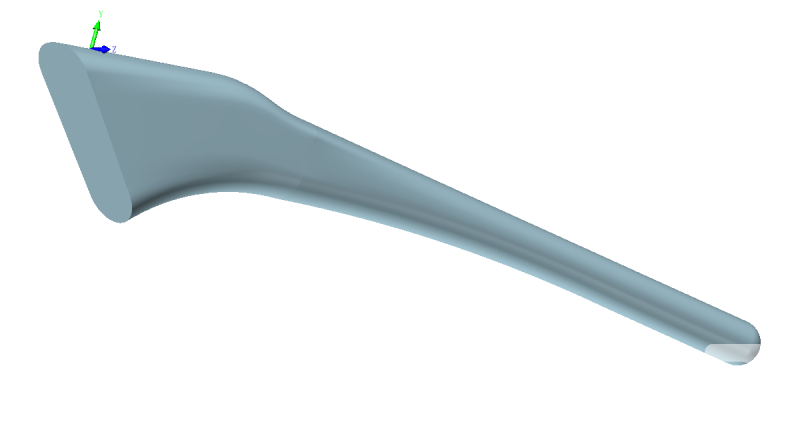

3.封閉曲面得到實體。

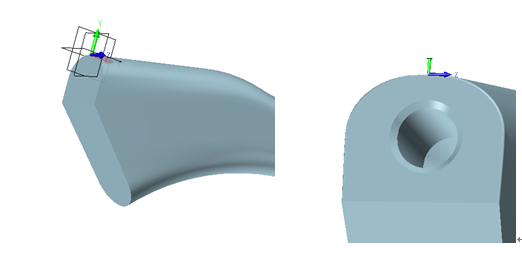

4.使用中望3D修剪命令,以YZ平面為修剪面修剪實體。鉆孔命令完成定位孔并倒角。
第三步:股骨柄第二部分創建。

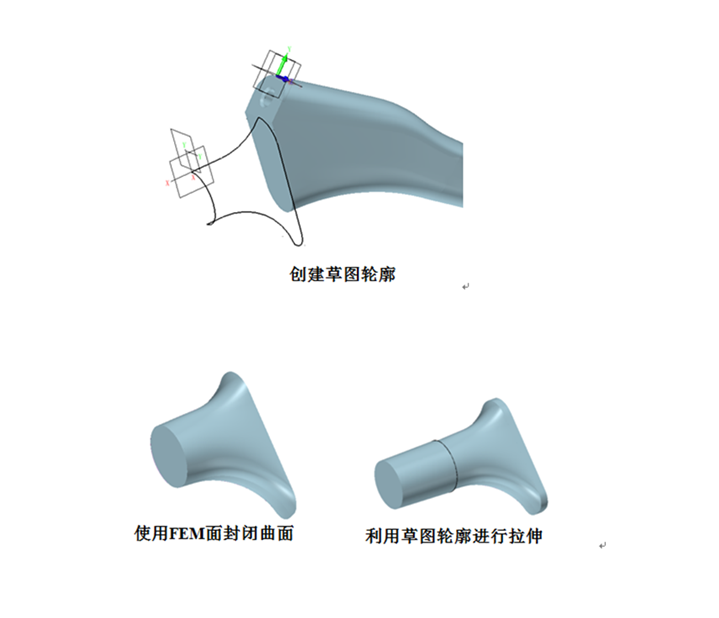

首先創建草圖輪廓,拉伸輪廓創建輔助面便于后續邊境約束,通過UV曲面功能創建曲面利用邊境約束約束其相切,使用鏡像功能通過XY平面鏡像曲面,再使用FEM面封閉曲面,利用草圖輪廓進行拉伸(注意拔模角度)。
第四步:旋轉切除水滴槽。

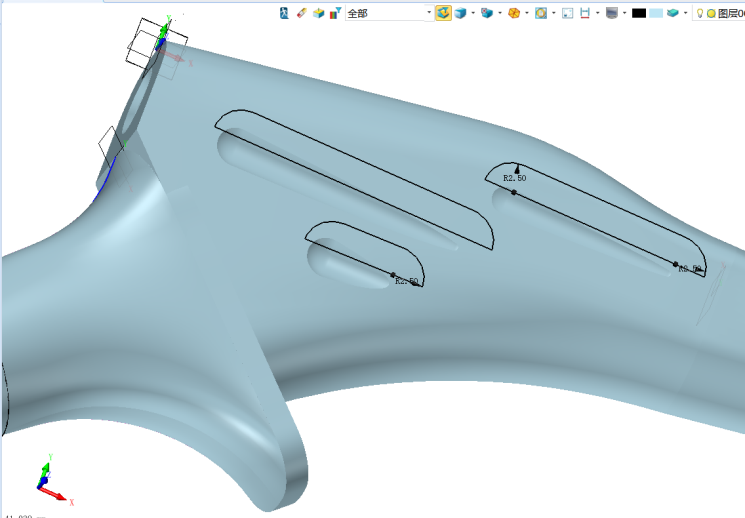

草圖命令繪制水滴槽利用中望3D旋轉命令減運算切除3個特征
第五步:細節處理。

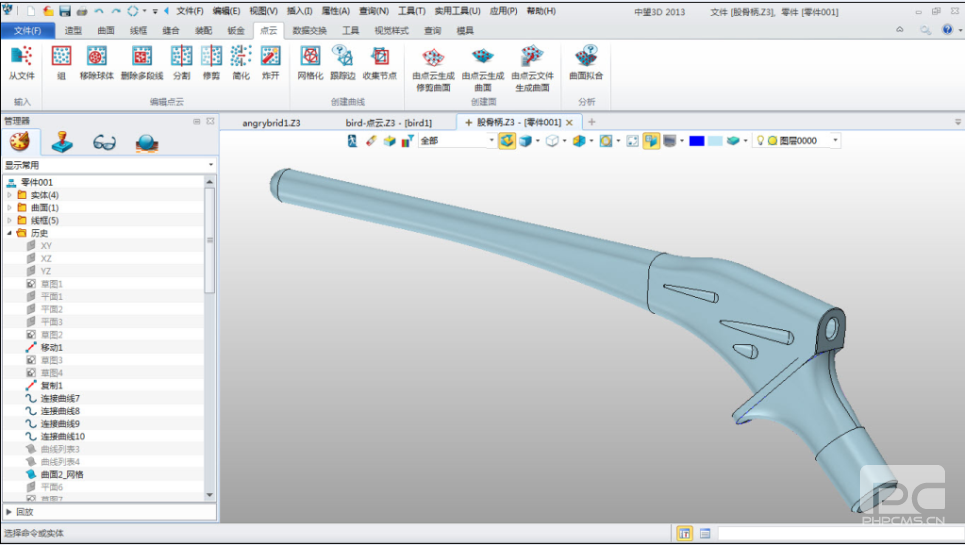

使用中望3D 組合命令合并實體,用倒角功能倒0.2的角,對銳邊進行處理。 至此,經過幾個步驟的繪制,股骨柄效果圖完工(如下圖)。
中望3D的曲面、實體建模能輕松、快速完成醫療器械股骨柄的三維實體,能夠滿足制造業企業的使用需求。同時,隨著3D打印的精準度和定制化發展,開始成為醫療行業關注的熱點。為了幫助醫療企業在前端3D設計和3D打印的高效對接,中望3D 2013增加了直接輸出到“3D打印機”(Print3D)的功能,讓用戶方便快捷地與3D打印機交互,自動輸出快速打印大大節省了企業的制作成本。如有興趣了解如何將繪制的設計圖進行3D打印,請關注中望3D官網相關信息。本文的股骨柄三維CAD圖紙免可以費下載,歡迎登陸中望技術社區的中望3d圖紙交換區(http://www.zwcad.com/community/thread-10793-1-1.html)
