口哨是工作生活上的小型器物,被廣泛應用各種用途。產品設計上雖然表面簡單,但口哨在設計的時候用到混合建模,具有一定的代表性。因此常常被用來做塑膠、鈑金行業的三維CAD設計培訓課程的教學素材。本文將結合塑膠產品行業的實際運用,介紹怎么使用三維CAD設計軟件實現快速、簡易設計口哨。

       在設計口哨過程中,需要進行生成面的步驟,但基本上國外的三維CAD軟件,不支持直接用體生成面,必須用面縫合。這樣一來,增加了設計的時間與步驟,略顯不方便。國產三維cad軟件中望3D 2013,操作非常人性化,可用中望3D特有的混合建模技術,直接用實體生成面,快速簡便,大大節省設計時間成本。下面看看中望3D是怎么辦到的:

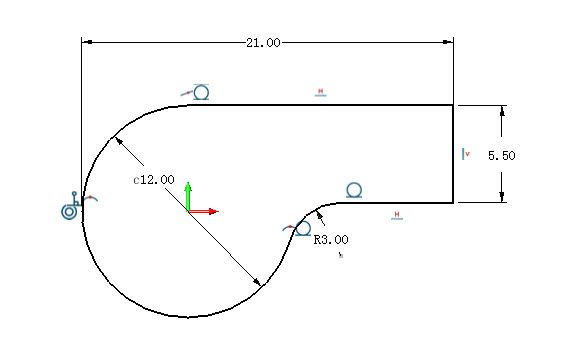

       1.打開中望3D 2013,先繪制如下草圖:

\

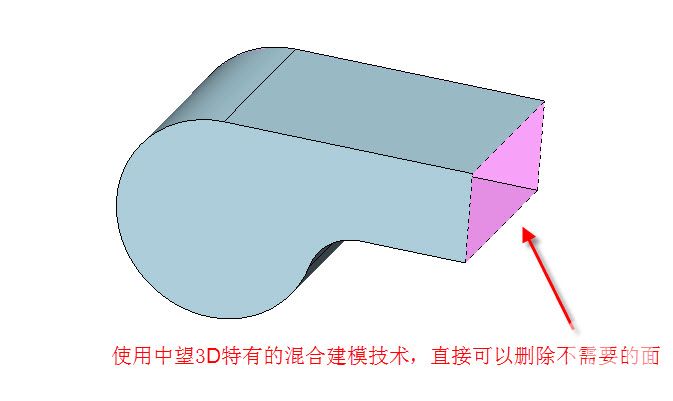

       2.通過草圖拉伸對稱總長為12的實體,并使用刪除命令刪掉不需要的面。(此操作因中望3D的混合建模內核技術而使操作變得很容易)見下圖:

\

       其他三維CAD軟件,只能用面縫合,增加工序時間,而中望3D可以用特有的混合建模技術,直接用實體刪除不需要的面,用體生成面,快速簡便。

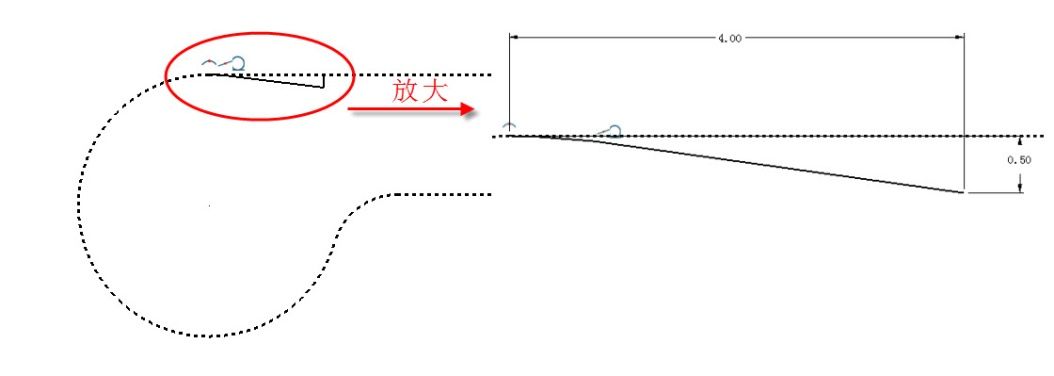

       3.繪制如下草圖并拉伸出與上步驟相同長度12的面:

\

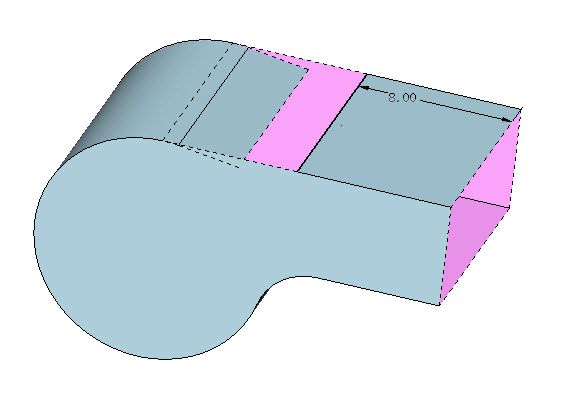

       4.繪制一條如下圖中的直線,并使用此直線裁剪頂部平面:

\

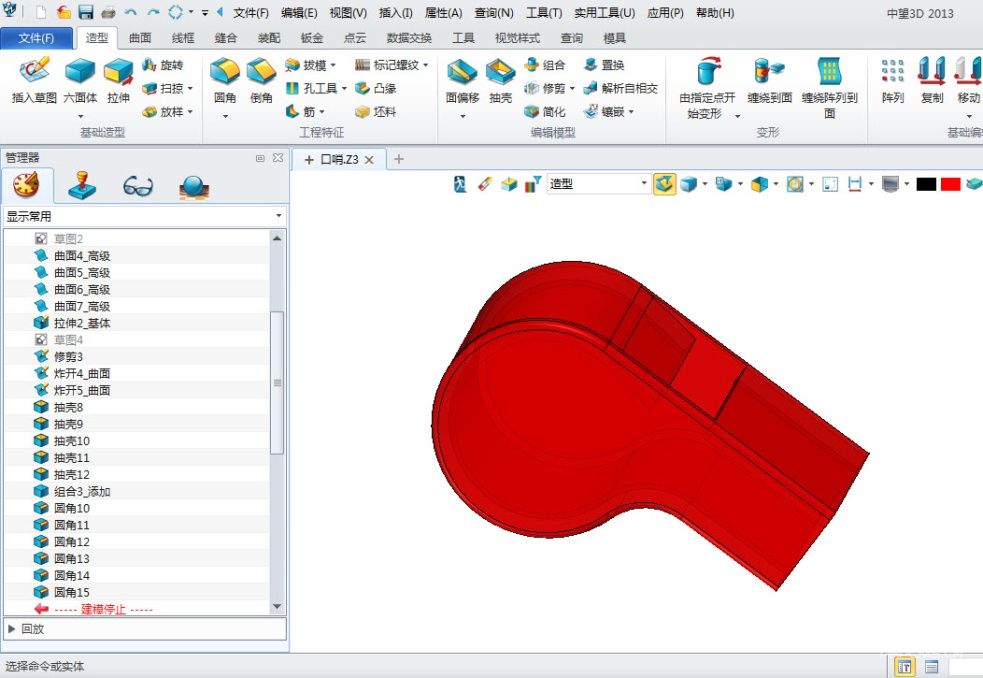

       5.將所有的曲面加厚為0.8mm的實體,并進行組合布爾運算,然后在需要倒圓角的地方,倒上0.4mm的圓角,附上顏色屬性即得到如下圖所示的3D模型:

\

       口哨產品看似簡單,但制作其模具可是需要費一番功夫的。如果前期的產品CAD設計、模具設計時間拖延,將會影響后期的注塑調試到生產。由于中望3D 2013具有特有的混合建模內核技術、易學易用的操作特點,大大縮短了企業產品周期,節省時間成本。同樣道理,其功能特點在其它行業產品設計同樣適用。

       值得注意的是,中望3D 2013最新版本中加入的直接輸出到“3D打印機”(Print3D)的功能,讓用戶能夠非常方便快捷地與3D打印機交互,自動輸出快速打印,對比傳統模具制作,企業可以更快成型出模,從幾周甚至更長的時間成本縮短到1天或更短時間,大大節省了企業的制作成本。如有興趣了解如何將繪制的設計圖進行3D打印,請關注中望3D官網相關信息,歡迎登陸中望技術社區的中望3d圖紙交換區下載免費圖紙(http://www.zhiqinghotel.cn/community/thread-10764-1-1.html)。
