“我們公司的加工中心都是固定的，加工的工件是有規律的，工件材料和加工工藝方法也是有規律。同樣，我們選用的刀具、轉速和進給也有規律，那么，在CAD編程時，如何減少選擇這些加工參數所帶來的重復勞動呢？”這是許多CAD用戶的心聲。它的答案是肯定的，作為一款高性價比的CAD/CAM軟件，中望3D可以輕松做到。中望3D通過強大的模板定制功能，幫助你大幅減少CAD設計過程中的重復勞動，加快CAD編程速度，提升企業競爭力。

       現在就來看看中望3D是如何做到的。

       1.新建模板文件

       首先，我們需要新建一個加工模板文件，安裝程序默認是沒有加工模板的。

       （提示：同類型的模板文件可以創建多個.）

       Step1.啟動中望3D，點擊菜單欄：文件→模板，進入到如下界面。（圖一）

中望CAD/CAM提速教程之模板定制

（圖一）

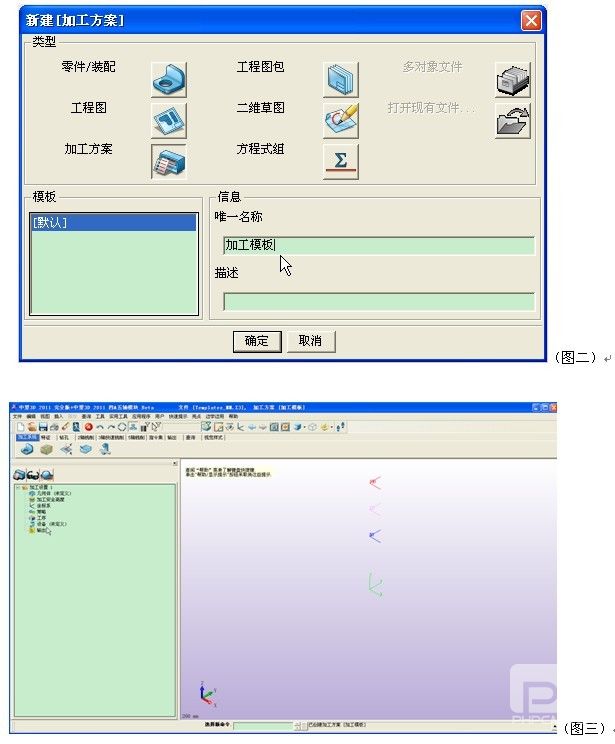

       Step2.點擊創建新對象，進入到如下界面。在類型中選擇加工方案，接著給定一個唯一名稱。（圖二）

       （取模板名稱時，我們可以以部門或者零件類型等有實際意義的詞來劃分，這樣直觀方便使用.）

       Step3.點擊確認后直接進入到加工模塊，點擊保存。（圖三）

       （這里建議大家，在每次完成一段工作后，都保存一下文件，養成一個良好習慣，盡量避免不必要的損失.）

中望CAD/CAM提速教程之模板定制

       2.輸入刀具

       在這里，我們只把常用的刀具(亦可指加工中心上固定的刀具)輸入到模板中，這樣便可直接取用，為避免刀具過多而影響選用的效率，建議將其它刀具寫入刀具庫中。

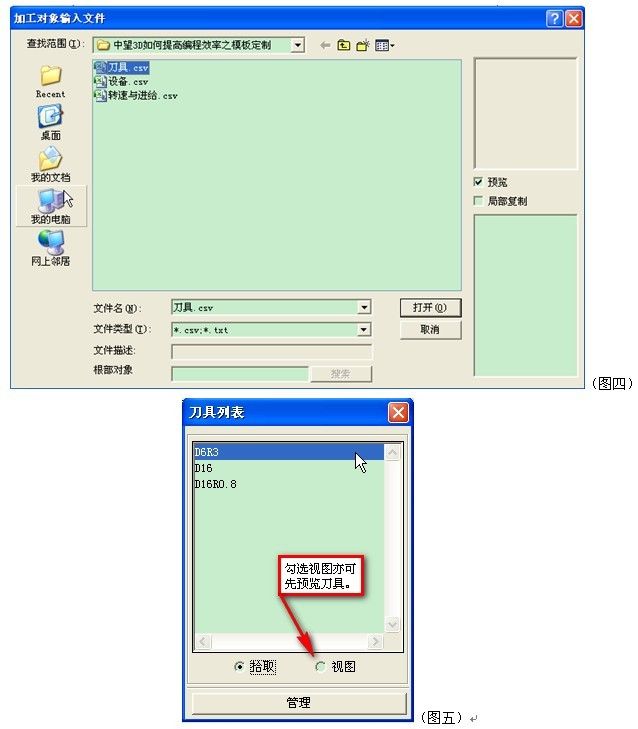

       Step4. 點擊菜單欄：工具→輸入對象，進入到如下界面。打開文件刀具.csv，輸入已經做好的刀具。（圖四）

       可以看到圖四的文件類型選項，.csv和.txt。這兩種類型都是純文本文件，都可以用EXCEL來編輯，這里及下面我們都采用.csv的文件類型。

       Step5.此時，在工序中，點擊刀具選項，我們直接進入到刀具列表，而非刀具庫，快速選用。（圖五）

       我們選擇的工序類型和刀具類型是相對應的，例如：我們選擇銑削的工序類型時，在刀具列表中就不會出現鉆削的刀具。

中望CAD/CAM提速教程之模板定制

       3.輸入轉速與進給

       Step6.點擊菜單欄：工具→輸入對象，進入到如下界面。打開文件轉速與進給.csv，輸入已經做好的轉速與進給。（圖六）

       (提示：我們的刀具、轉速與進給以及設備文件都是.csv文件，僅內部參數有所區別)

       Step7.進入工序參數里的速度、進給項，點擊靠下的從其他表復制值，此時，直接進入到轉速進刀速度表，而非速度與進給庫。（圖七）

       （注意：轉速進刀速度表不會與工序類型相對應，但是要注意區別工序的類別是粗加工還是精加工。另外，這些列表都是以阿拉伯字母升序?yàn)樵瓌t排序。）

中望CAD/CAM提速教程之模板定制

       4.輸入設備

       這里的設備是指我們的數控機床。設備的選用在一個零件的加工編程中只需選一次，不會像刀具和轉速與進給的選取那么頻繁，但設備內的參數選項更多，重復新建會更麻煩，而且數控機床對于一個企業來說又是一個極為固定的生產設備。所以有必要在模板中先設置好，在CAD編程時直接調用。

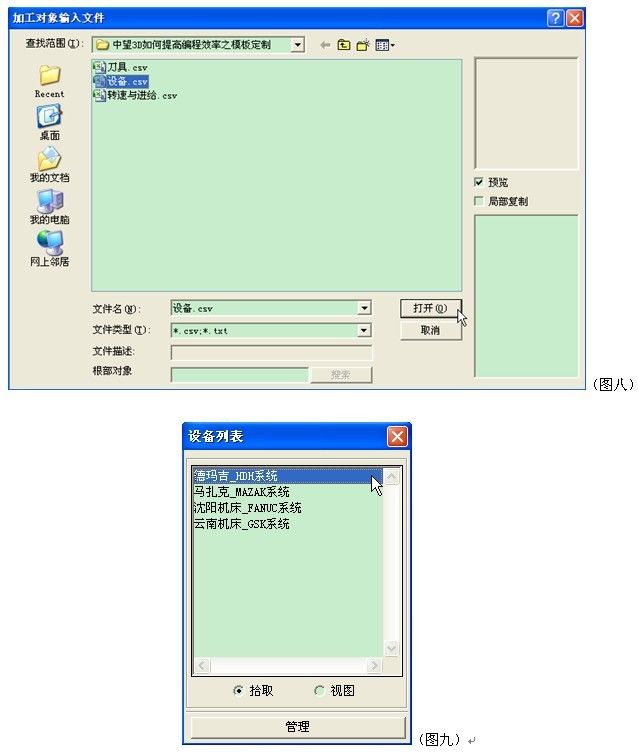

       Step8.點擊菜單欄：工具→輸入對象，進入到如下界面。打開文件設備.csv，輸入已經做好的設備。（圖八）

       Step9.點擊方案管理器的設備，直接進入到設備列表，可以看到設備已經輸入模板中，從中選取你需要的機床。（圖九）

中望CAD/CAM提速教程之模板定制

       5.工序參數的保存與調用

       在工序中，參數是一個非常重要的選項，包括切削參數、極限參數、進退刀參數、后處理參數、顯示參數、進給參數等。進給參數前面已經介紹了更簡便的方法，這里不在重復。

       需要區別的是，前面采用的方法都是指定輸入文件。在這里，我們需要進入到工序參數的界面，可以看到在靠下一行，有一個保存按鈕，設置好我們常用的參數后，點擊保存。那么下次在調用這種工序時就是你目前保存的參數。

       保存位置可以自己指定，但是調用位置暫不支持指定，默認為個人用戶目錄下，如圖十。

中望CAD/CAM提速教程之模板定制

（圖十）

       （提示：1.個人用戶目錄一般為 C:\Documents and Settings\user\Application Data\ZW3D 2011 Chs\，需要注意的是 Application Data 這個文件夾一般是隱藏文件，需要手動顯示方可將參數文件保存到默認位置。

       2.不僅僅是在模板中可以保存工序參數，在其它中望3D文件中的加工環境下都可以保存工序參數文件，同時也不會違背提示3的原則。

       3.不支持同一種工序有不同版本的參數文件，后一保存會覆蓋前一保存，該文件名后綴為.cfg。）

OK，到此我們已經完成了CAD模板的個性化定制，接下來就開始體驗高效率的CAD編程模式吧！

       附：如何創建、修改.csv文件

       前面只講到如何使用.csv的文件，現在來介紹它是如何創建與修改的。.csv文件可以用Excel打開，也可以用Excel來創建、修改，從而可以利用Excel強大的功能批量的、快速的創建加工數據庫。

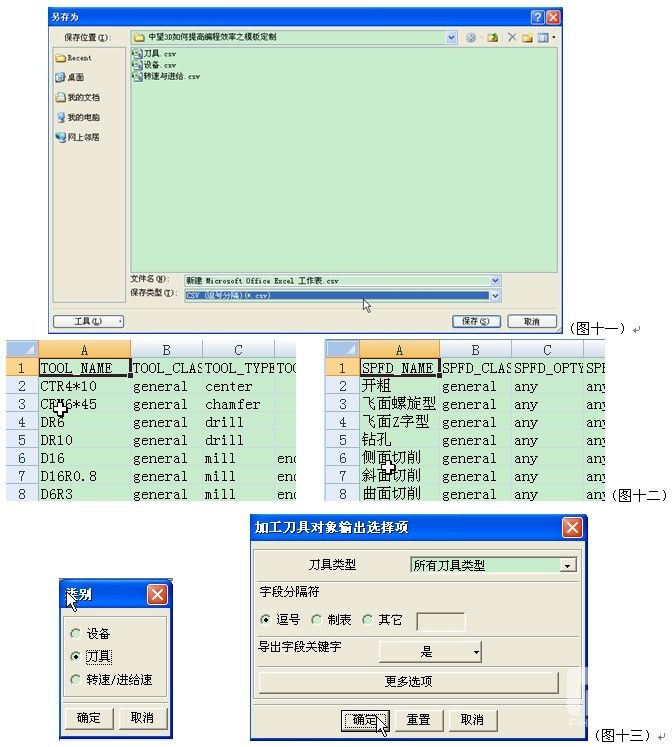

       1.新建一個Excel文件，輸入數據，另存，選擇保存類型為 CSV(逗號分隔)(*.csv) ，如圖十一：

       2.在.csv文件中，數據的格式是怎么的呢？

       我們可以看到下面兩張圖，數據內容由兩部分組成。首先第一行是變量名稱，然后第二行及以后行數輸入的不同刀具名稱相對應的值，轉速與進給和設備文件同理。（圖十二）

       3.如何獲取第一行的變量名稱呢？

       第一次獲取變量名稱的時候，我們可以通過在一個包含刀具、轉速與進給、設備的加工文件中，點擊菜單欄：工具→輸出對象；第一步，選擇類別；第二步，選擇項確定。如圖十三：

中望CAD/CAM提速教程之模板定制

       在輸出位置查看剛剛輸出的.csv文件，便可看到第一行的變量名稱，此時，我們可以根據加工需求去新建、修改、刪除第一行以外行的值。
