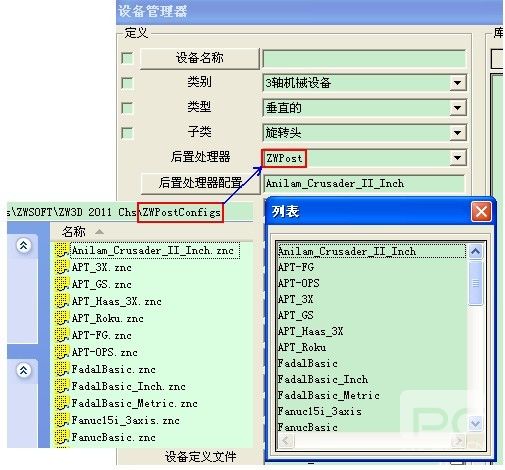

中望3D是一款高性價比的三維CAD軟件。使用過中望3D CAM功能的朋友都知道中望PostConfigs是用來存放后處理配置文件的,它默認的位置是放在安裝目錄下,里面的ZNC文件與設備管理器中的后置處理器中望POST是相對應的,如下圖:

CAD貼心教程之指定中望3D PostConfigs的位置

       有朋友就有疑惑了,干嘛要指定中望PostConfigs的位置呢,默認在安裝目錄下不好嗎?

       其實放在默認的安裝目錄下不是不行,對于單個或者用戶數量不多的情況來說,確實沒有妨礙的;但是當用戶數量較多時(比方說50個?100個?編程員),這個時候我們就需要指定中望PostConfigs的位置。打個最簡單的比方,如果中望PostConfigs都放在個人電腦的安裝目錄下,當因?yàn)闄C(jī)床的需要而要對后處理配置文件略為改動的時候,那么我首先得通知每個編程員,告訴他們后處理改動了,然后放在哪個位置,讓他們自己更新到個人電腦上,這種方法的弊端一個是麻煩,二個是有風險的,可能某個人忘記了更新自己的后處理配置文件,會造成不必要的麻煩。在這個情況下,如果每個人的中望PostConfigs位置都指向同一個位置(例如企業的服務器),當后處理配置文件修改時,我只需通知編程員哪臺機床的后處理更改了哪些地方,而無須讓他們每個人都手動去更新一次,也避免了某人遺漏更新的問題。

       現在就來看看如何指定中望3D的中望PostConfigs的位置。

       Step1.首先,我們需要假設一個中望PostConfigs的位置,此處我把中望PostConfigs的位置指向E盤(同理也可以指向企業服務器),為了體現區別我把中望PostConfigs文件夾名稱改成了中望PostConfigs_test,也把ZNC文件重新定義以便區分,如下圖:

CAD貼心教程之指定中望3D PostConfigs的位置

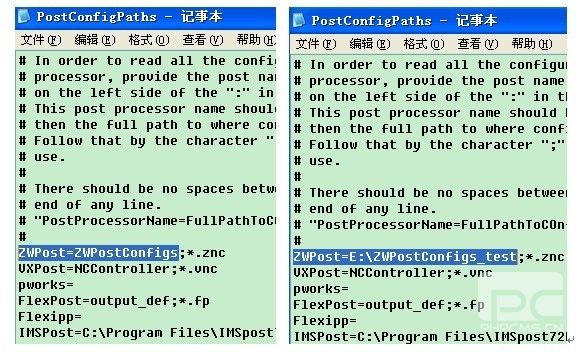

       Step2.在沒有開啟中望3D的情況下,用記事本方式打開D:\Program Files\中望SOFT\中望3D 2011 Chs\output_def\PostConfigPaths,紅色字體為中望3D的安裝路徑。

       我們看到下面左圖中是默認的位置,右圖是我們更改后指定的位置

       .znc指的是后處理配置文件的后綴名,也可以在此處修改。

CAD貼心教程之指定中望3D PostConfigs的位置

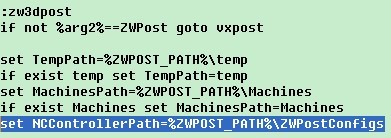

       Step3.用記事本方式打開D:\Program Files\中望SOFT\中望3D 2011Chs\output_def\runpost.cmd

CAD貼心教程之指定中望3D PostConfigs的位置

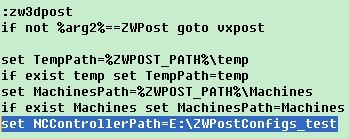

       找到“:中望3dpost”這一段,將下圖藍色部分替代上圖藍色部分,即更改中望PostConfigs的位置。

       step2更改的位置是指外部的顯示,這個更改的位置是指內部的計算。兩者缺一不可。

CAD貼心教程之指定中望3D PostConfigs的位置

       Step4.打開中望3D進入到加工環境,點擊設備管理器,便見到如下圖所示,可以看到中望PostConfigs位置指定成功。

       指定后處理配置文件位置只能算是一個小功能,但這種千千萬萬的小功能卻是一種貼心的個性化服務,能體現出一個軟件的成熟度、實用性等。
