步驟1：繪制花瓣輪廓曲線。（圖二）
步驟2：創建曲面。（圖三）

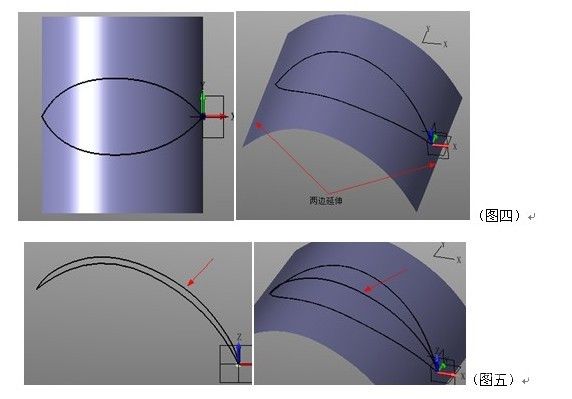

步驟3：創建花瓣輪廓，將輪廓投影到曲面。（圖四）
步驟4：創建花瓣輪廓曲線。（圖五）
到此，花瓣的輪廓曲線就繪制完成，下面就該準備生成曲面。

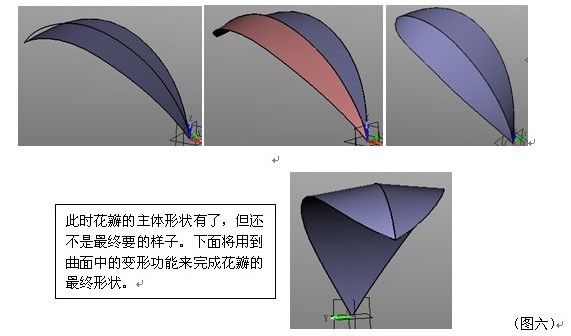

步驟5：用“N邊形面”生成花瓣的曲面（共三個面）。（圖六）

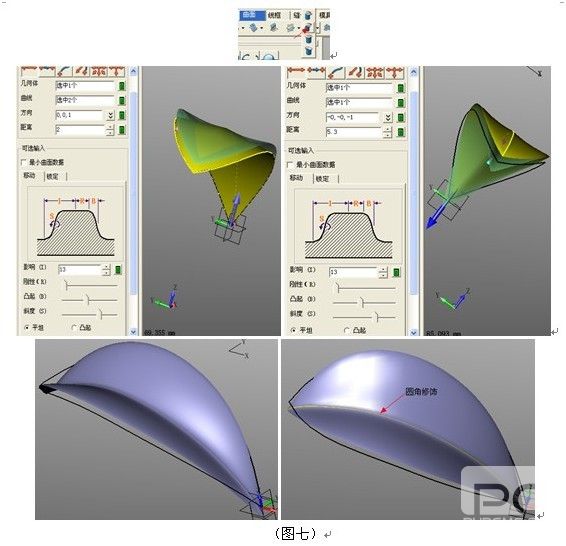

步驟6：用“由指定曲線開始變形實體”命令完成花瓣的制作。（圖七）

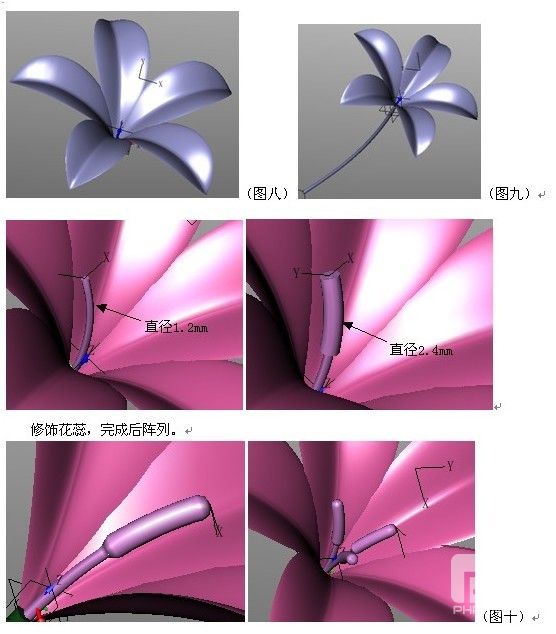

步驟7：將花瓣陣列。（圖八）
步驟8：制作花莖，直徑2.4mm。（圖九）
步驟9：制作花蕊。（圖十）
步驟10：綠葉制作。復制一個花瓣，縮放比例（0.6），將其放到合適的位置。（圖十一）
步驟11：用“由指定曲線開始變形實體”命令編輯實體形狀。在必選輸入中選擇“點縮放”方式。（圖十二）
另外兩片綠葉直接復制，再放到合適位置。
最后設置下顏色，大功告成。（圖十三）
具體的圖紙可以在這里免費下載：http://www.zhiqinghotel.cn/community/thread-4641-1-1.html
