設計師在使用三維CAD軟件做產品設計時,普遍采用參數化的設計方式。對于部分產品,由于造型形狀發生較大更改變化,需要重新進行設計,這屬于正常情況。但那些外形比較規則、標準化的產品或零部件,因關聯產品的變動而要重新設計,則會帶來很多重復的工作,影響設計效率。例如,門窗類產品的設計:窗框變大或者變小后,配套的玻璃也需跟著重新進行設計,而如果玻璃的尺寸能夠隨著窗框的變化而自動調整,不用重新輸入尺寸就能達到設計要求,那么將會極大提高設計師的工作效率。
目前,國內優秀的三維CAD/CAM軟件中望3D,就能夠幫助實現這樣的聯動設計,從而減少不必要的重復性的繪圖工作。
下面,我們以一個簡單的例子來說明中望3D實現聯動設計的相關功能點。
第一步:新建一個PART零件。
新建的零件名稱可以自己定義,然后通過下拉菜單插入變量。

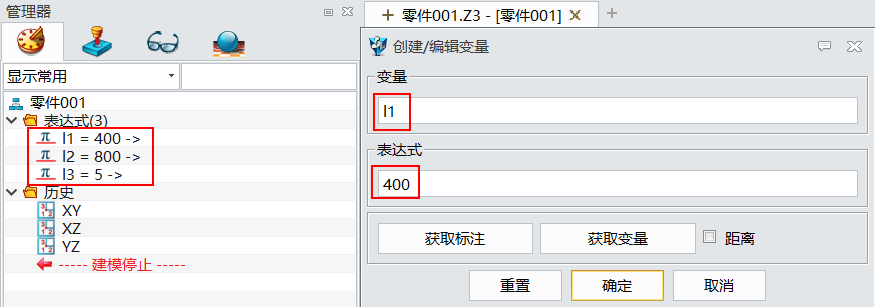

先分別創建3個變量:L1=400,L2=800,L3=5(圖1)。
圖1 創建變量
第二步:創建子零件。

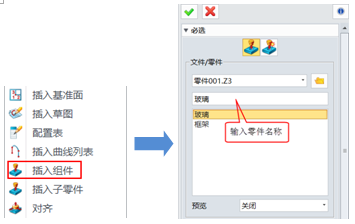

在繪圖區空白處右鍵選擇插入組件,分別插入兩個零件,此處把兩零件分別命令為“窗框”和“玻璃”。
圖2 創建子零件
以上操作完成后,切換管理器到裝配管理器就可以看到圖3中的兩個零件。
圖3 新建的零件
第三步:創建框架。
在裝配管理器雙擊框架零件,開始創建框架:

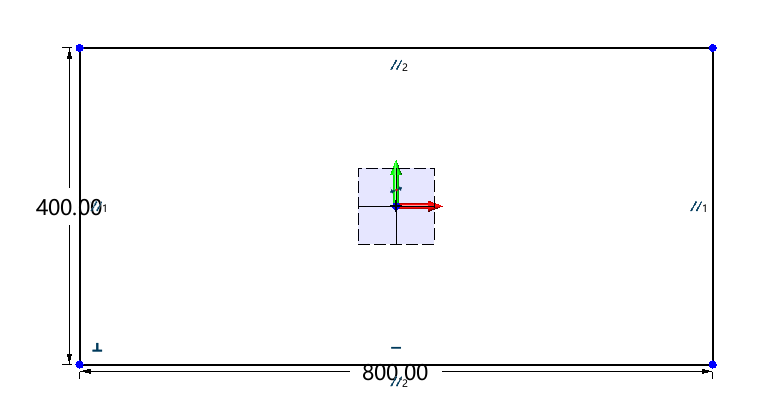

a.首先繪制如圖4所示的方形草圖。
圖4 繪制草

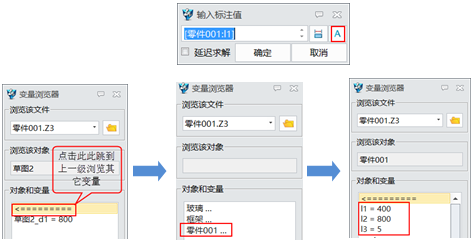

b.雙擊尺寸進行尺寸修改,點擊選擇對話框的字體A,即會彈出變量瀏覽器,如圖5所示。
圖5 變量瀏覽器
通過點擊圖5中的紅框處,即可跳到上一級瀏覽變量,點選零件001,選擇變量L1,選擇后就可以關閉窗口,同理可更改另外一個尺寸,然后點擊退出草圖。這步操作就完成了以定制好的變量來驅動框架零件大小的設置。

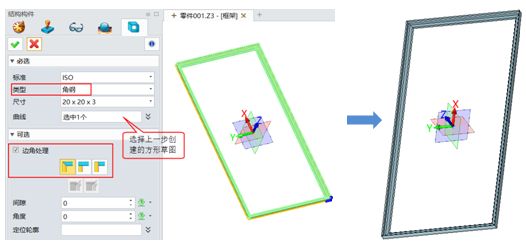

c.使用焊件模塊的結構構件功能創建框架。
圖6 創建框架
圖6中的右圖就是最終的框架效果圖,完成后就點退出按鈕回到零件01的裝配環境。
第四步:插入草圖,設定變量。

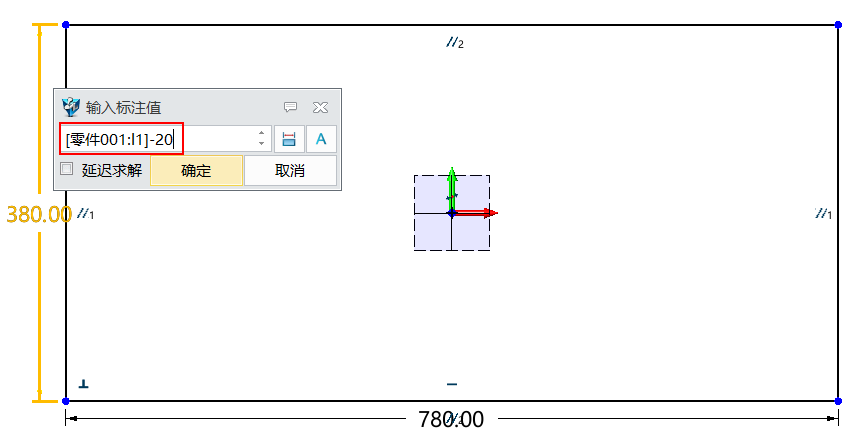

雙擊玻璃零件,插入方形草圖(圖7),在關聯變量時,選中變量,然后在變量后減去20,另外一個尺寸也做同樣的處理,減少的幅度則根據設計師的實際設計要求來操作。
圖7 插入草圖
第五步:拉伸。

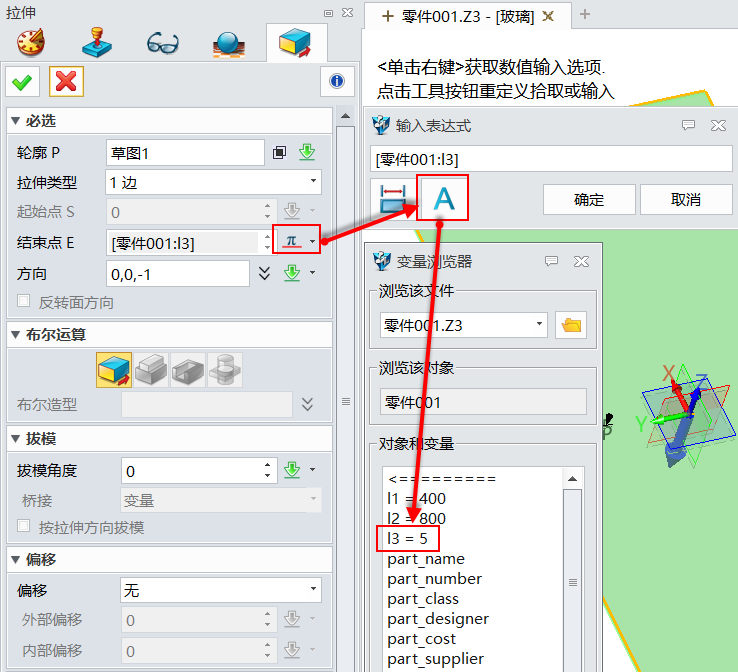

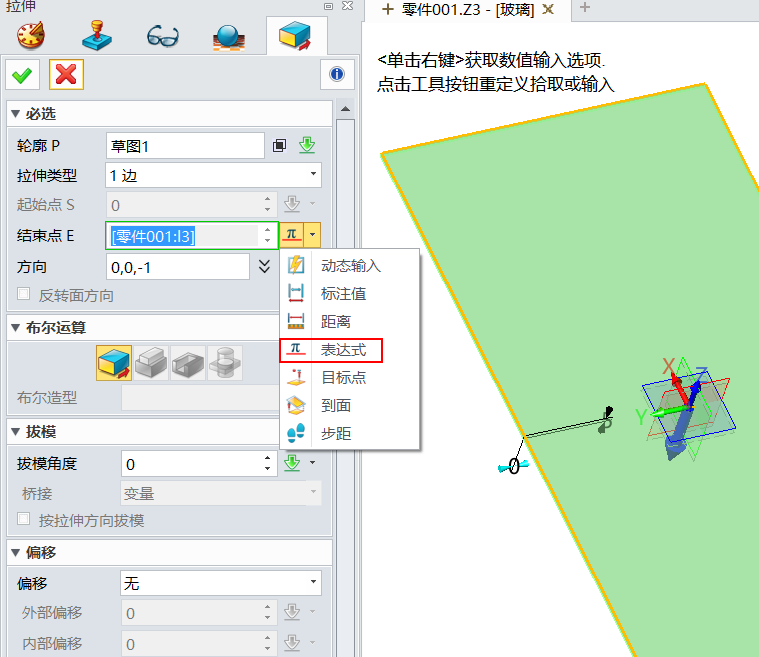

設定完關聯變量后退出草圖,做拉伸操作。拉伸距離選擇“表達式”(圖8),在彈出的變量瀏覽器選擇L3變量(圖9)。
圖8 拉伸距離選擇“表達式”
圖9 選擇L3變量
這樣玻璃的3個關鍵尺寸就都可以實現以變量來控制變化了。

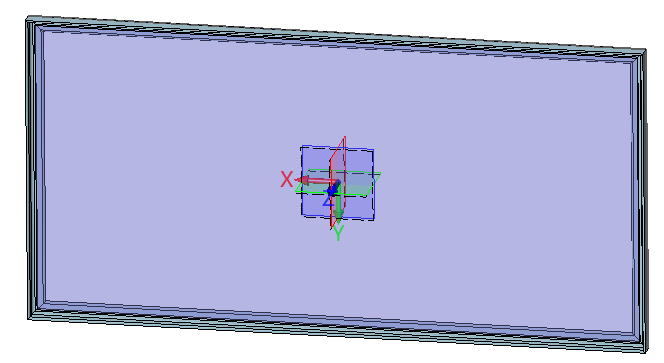

以下圖10就是完成操作后的框架和玻璃效果。
圖10 框架和玻璃效果圖
在后續的設計操作過程中,如果我們要調整兩者的大小,只需要直接調整圖11中的這三個變量尺寸就可以了。
圖11 變量尺寸調整
按上面的尺寸調整完后,切換到裝配管理器,分別雙擊框架和玻璃兩個零件進行重生,兩者尺寸就能更新過來,方便又快捷,對設計師的效率提升具有重要意義。
