我們?cè)谟?a href="http://www.zhiqinghotel.cn/" target="_blank">CAD打印圖片時，經常會碰到圖片像素不高的情況，也就是圖片呈現出來是模糊的，不清晰。其實用CAD進行打印時，是可以通過一系列操作來打印出高像素圖片的，具體步驟如下。（結合Photoshop軟件）

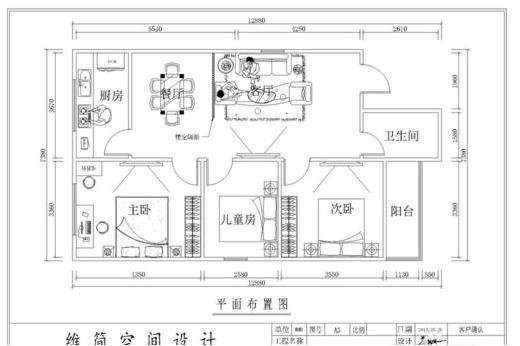

當我們打開一張即將輸出為.jpg格式的CAD文件時，一般做法是選擇【文件】下拉菜單中的【打印】，在名稱里選擇.jpg格式。但這樣打印出來的圖片的像素不高，從而導致很多數據和圖形細節無法辨認清楚。

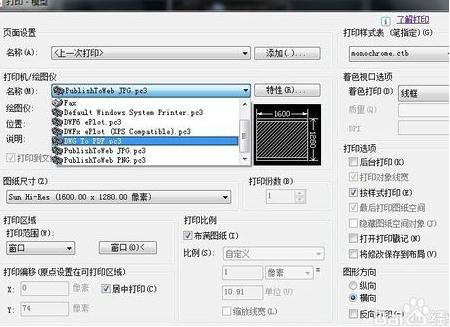

解決方法是：同樣選擇【文件】中的【打印】選項，然后在打印機名稱里選擇PDF.pc3這一格式。將圖紙尺寸設置成36*48，保存。

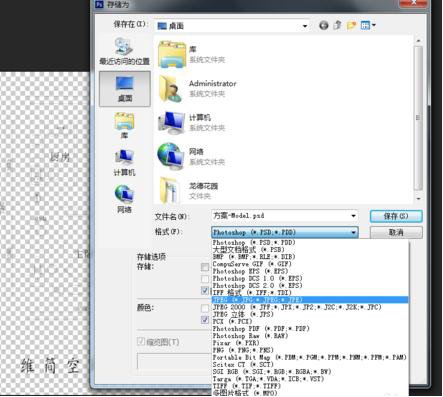

文件保存之后，用Photoshop打開，再將文件儲存為.jpg格式。這樣圖片的像素就比較高。

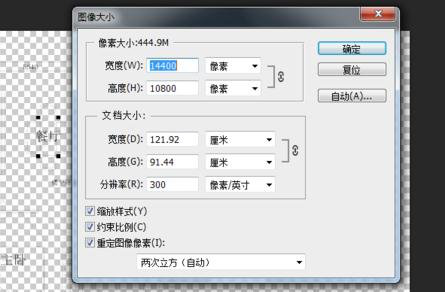

如果不需要太高的像素，同樣也可以進行調整，如下圖進行設置即可。
