我們?cè)?a href="http://www.zhiqinghotel.cn/" target="_blank">CAD中繪制圖形時，我們會需要將一條直線截?cái)嗷蛘呱扉L(zhǎng)一定的長度，如果我們使用做輔助線的方式，然后再次修剪，這也是可行的方法之一，但是這樣還是比較麻煩了一點，我們有沒有其他更簡單快捷的方法呢？
當然是有的，CAD的特點就是多樣的方法解決問題。
看看我們呢的解決方法步驟吧。

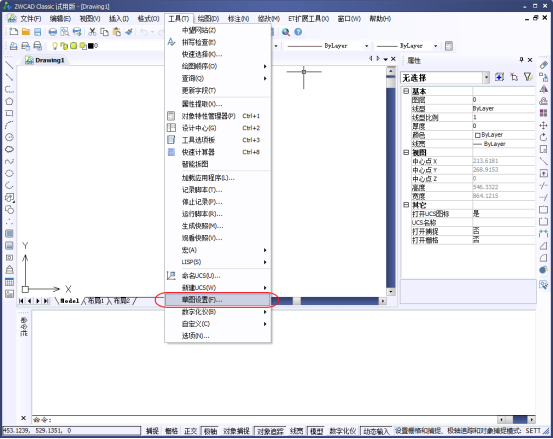

1.我們打開中望CAD，然后菜單欄【工具】中的【草圖設置】

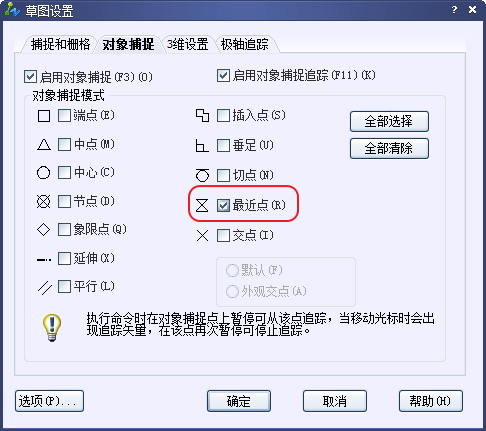

2. 我們看到彈出的草圖設置，勾選【最近點】，其他的捕捉模式在這個案例下并沒有用處。

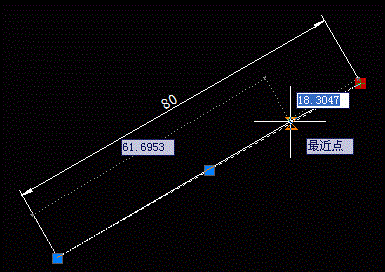

3.我們選中直線，然后點擊我們要更改長度的線段的一端的夾點，然后在直線上移動光標， 參考下圖。

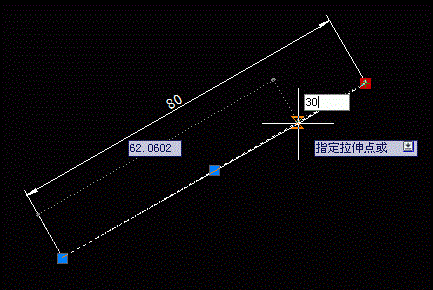

4. 然后我們輸入要更改的距離，我們輸入30作為例子，正數即代表要縮短的距離，俯視即為伸長的距離。
5.然后我們回車就可以看到更改后的效果了。
以上，是我們提供的一個參考的方法。
