當我們?cè)?a href="http://www.zhiqinghotel.cn/" target="_blank">CAD中繪制圓形或者圓弧時，同時要求我們繪制中心線。有很多人會在這時候采用一個老方法去解決。那就是通過捕捉圓心或者象限點的方法繪制中心線，這個辦法當然是可行的，但是如果采用這個辦法呢，效率太低了。我們這次來說說如何高效的畫出圓的中心線，
用圓形的標記命令繪制我們的圓的中心線
1.?我們?cè)诿钚兄休斎搿綝IMCEN】系統變量命令，回車之后，我們?cè)O(shè)置圓心標記功能的參數，我們可以設置成-2。我們需要注意的是這個參數可以設置成正數、負數或者0。正數表示中心線的一半長度；0表示沒有中心線；負數表示超出邊界的長度，但是如果負數的值超過半徑一半，那么其值也表示中心線一半長度。
2.我們執行【DCE】的圓心標記命令。
3.點擊我們需要繪制中心線的圓或者是圓弧，中心線就可以繪制出來了。
4.空格一次，我們就可以繪制下一個圓的中心線了。
我們可以來看看下面的四個圓的例子。

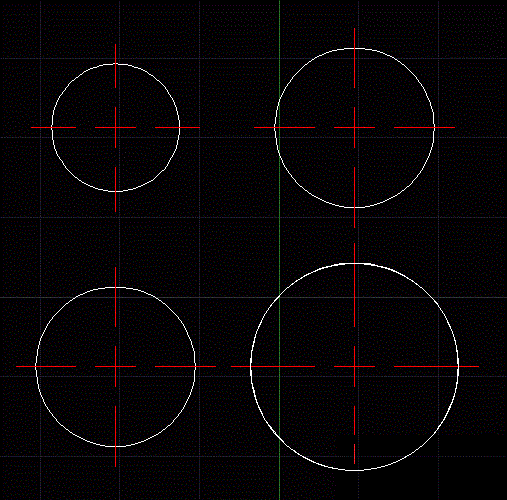

利用我們上面所說的圓心標記命令快速的畫出我們中心線的效果圖，參考下圖。
以上，是我們提供的一種參考方式。
