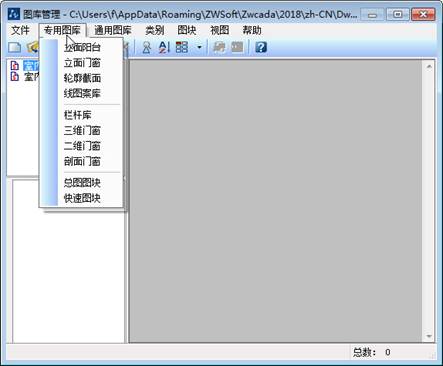

在建筑設計領域,幾乎所有的設計都會需要一些可重復使用的素材,也就是設計師常說的“圖庫”。中望CAD建筑版2018就提供了高效易用的圖庫管理系統,使設計師可以更有效的組織、管理和使用這些設計素材,從而提高設計效率。 中望CAD建筑版2018的圖庫系統由外部圖塊組成,主要分為專用圖庫和通用圖庫兩類。其中,專用圖庫可以被特定的命令調用,圖塊文件存放位置和名稱是固定的,一旦改變會對這些調用命令產生影響。而通用圖庫不影響其他功能的使用,文件存放位置和名稱不受約束。中望CAD建筑版支持設計師將經常用到的個性化素材增加到圖庫里面,且操作非常簡便,可新建圖庫類別,一般不直接放入到專用圖庫中。這樣既便于后續的修改,也可避免對其他功能的影響。
圖/中望CAD建筑版圖庫功能

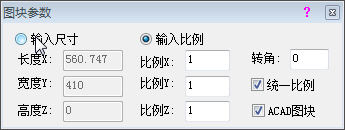

中望CAD建筑版2018的圖庫涵蓋了符合國標規范的建筑、結構設計和室內裝飾等方面的標準件,設計師可根據實際繪圖需求直接調用。一般情況下,調用圖庫時會彈窗一個圖塊參數的對話框,默認狀態是將圖塊以1:1的比例調出。如改比例不符合要求,而需對圖形大小進行調整,則可在該對話框中選中“輸入尺寸”,對圖框的長寬設定具體數值即可。
圖/設置尺寸及縮放比例

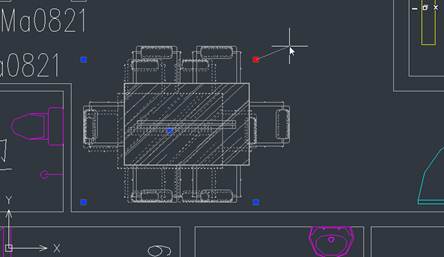

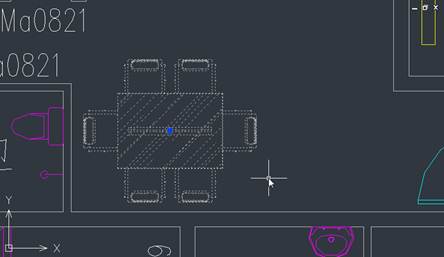

在中望CAD建筑版中,圖庫的標準圖形同普通塊一樣,均有一個夾點供其定位。軟件的圖塊轉化功能可將普通圖塊轉換為建筑自定義實體,這種實體帶有五個夾點,一個位于圖形中心,供定位和旋轉圖形,另外四個位于圖形四個角,可以用鼠標拖動,從而改變圖形的大小。這種使用夾點的操作方式具有更好的可視性效果。同時,該功能不僅對于軟件自帶的建筑圖庫里調出的圖形可以使用,對于設計師自定義的普通塊也同樣有效。
圖/使用加點改變圖形大小

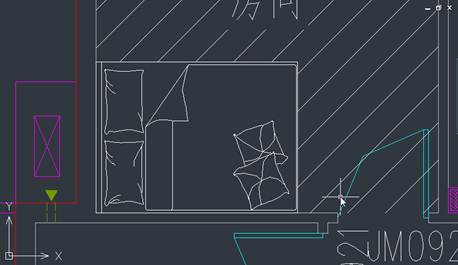

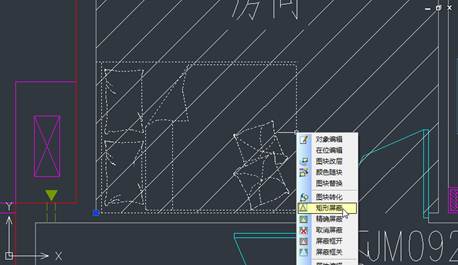

填充是建筑設計經常碰到的問題。在一些情況下,如為了區分房間的范圍或體現房間的地板鋪設等,設計師通常會將填充運用到房間,而此時加入圖塊,下部的填充圖案會透過圖塊顯示出來,造成圖形的整體顯示效果不佳。中望CAD建筑版2018就提供了圖塊屏蔽功能,可以很便捷地解決個問題。設計師只需打開圖塊屏蔽,圖塊范圍內的其他圖形就會被遮擋,不顯示出來,而房間內的家具則清楚地顯示出來,同時對房間范圍的填充也有很好的體現。更為人性化的是,屏蔽和取消屏蔽只需要一鍵操作,十分便捷。
圖/中望CAD建筑版圖塊屏蔽功能效果
中望CAD建筑版2018的圖庫內容除建筑構件外,還包含各種圖例符號以及景觀、規劃、結構大樣、室內設計等多種圖塊,從而使得軟件的適用范圍更廣,也更加符合設計師的使用實際需求。
免費下載體驗中望CAD建筑版2018:http://www.zhiqinghotel.cn/product/arch.html
