在當前數字化發展迅速的時代，CAD軟件的智能化一直是各類設計師和軟件工程師所追求的目標。機械工業設計行業中，智能化的設計軟件能夠加快產品設計速度，縮短產品設計周期，提高產品設計質量，甚至能夠幫助解決產品設計時遇到的瓶頸問題。新近發布的中望CAD機械版2015就提供了諸多智能化的專業功能，能夠幫助設計師更加快速便捷地完成設計任務。
一、消隱/輪廓線提取使裝配簡單快捷
設計師們都知道，真實感圖形繪制過程中，由于投影變換失去了深度信息，往往導致圖形的二義性。要消除這類二義性，就必須在繪制時消除被遮擋的不可見的線或面，習慣上稱之為“消除隱藏線和隱藏面”，或簡稱為“消隱”，經過消隱得到的投影圖稱為物體的真實圖形。目前，中望CAD機械版2015就提供了消隱功能，并且通過配置消隱或輪廓提取的圖層，可以適用于各種圖層的操作，滿足實際的設計需要。
消隱是CAD軟件系統提供的具有正確遮擋關系的零件裝配圖顯示的功能。設計師在使用繪制好的零件圖構造裝配圖時，零件間的遮擋關系使得圖紙中出現部分多余的線條。這種情況給設計工作帶來很大不便。而在中望CAD機械版2015中，設計師只需簡單進行消隱的圖層配置，就可以實現各圖層的顯示和提取，高效完成繪圖任務。
圖/中望CAD機械版2015強大的消隱功能
二、批量打印節省大量操作時間
批量打印是中望CAD機械版2015的一大智能化功能，可根據當前的打印機設置自動形成打印方式，一次性打印設計師選定的多個文檔，從而免去單張打印的重復操作，大幅度提高了繪圖設計效率。
之前的版本中，批量打印是作為定制插件在中望cad平臺上使用的。現在最新的中望CAD機械版將這個功能添加到軟件里面，保證了設計師可以更加快捷方便智能地使用打印功能，它適用模型/布局，使用起來非常智能化，主要表現在：
a、全自動圖框極速識別
b、按順序批量打印圖紙
c、CAD圖自動對應轉為PDF/JPG/PLT/PNG等格式
d、PDF與CAD圖紙頁面縱橫一致
e、支持無人值守式打印或轉PDF/JPG/PLT/PNG
圖/中望CAD機械版批量打印設計界面
三、總長標注/點取面積減少繁瑣無用工作
在機械設計中，零件的輪廓多為圓弧與直線相結合，而在進行測量、提取數據的時候，這樣的組合是很令設計師頭痛的。因?yàn)闇y(cè)量方式命令不一樣，容易產生重復勞動，增加疲勞度。同樣，在計算包含孔的圖形的面積時，之前的面積命令需要一個個把孔剔除，假若稍有不慎，得出的結果就是錯誤的，為后面的制作造成困擾。
中望機械cad+2015的總長標注/點取面積智能化功能，就可以幫助師減少這類繁瑣無用的工作。新增的命令總長標注BZC可以直接標出直線和圓弧的總長，設計師不需要分步計算，使用起來簡單方便。另一個新命令點取面積AT，通過運行該功能命令，軟件就能夠把面積計算中的孔自動刨除，從而省去了大量復雜繁瑣的操作。

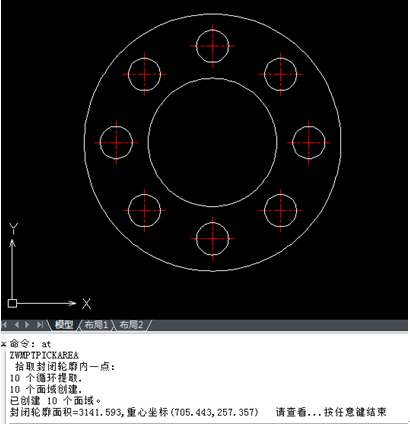

圖/中望CAD機械版2015的點取面積功能
除了以上介紹的三大智能化功能外，中望cad+2015機械版還新增了符號修改，數據提取匯總，粗糙度、焊接符號的模板繪制功能等，能夠?yàn)樵O(shè)計師提供了更為人性化、便捷化和個性化的智能化設計體驗。
