對工程建筑各專業設計師來說，中望CAD工程建設整體解決方案真正實現了建筑、給排水、暖通、電氣四個專業之間的協同設計，幫助提高設計效率。具體而言，中望CAD各專業模塊的功能全面實用，針對性強，尤其是智能聯動、二三維一體化、即時碰撞檢查等功能，可以有效幫助設計師更快速更高質量地完成設計任務。
智能聯動
在各類工程建筑設計，不同專業設計師在實際的設計操作過程中都要不斷地調整對象位置，以求得最為滿意的尺寸效果。對已經產生的標注對象，設計師通常需要?jiǎng)h除，重標，再刪除，再重標……如此反復。這種機械式的操作不但增加了多余的工作量，也使得設計師不能專心于設計本身，從而影響了產品設計質量。而如今，中望CAD工程建設解決方案實現了智能化關聯標注功能，可以使上述這一問題得到快速解決。
可能有些設計師對智能關聯標注不是很了解。關聯標注又叫標注關聯，即創建實體與標注之間的關聯性，比如標注一條管線的管徑后，改變管子的管徑，標注就會發生變化，實現了智能聯動。通過這一功能，以往繁復的手動操作就可以一步完成，快速準確。
二三維一體化
以前傳統的二維設計只是把圖形俯視圖投影到平面上，無法展現工程建筑的里面的空間結構以及管線和設備的之間的空間關系，在設計的過程中容易發生設備和管線之間的碰撞，使得設計師可能需要反復修改，降低了設計效率。
中望軟件推出的工程建設整體解決方案實現二三維設計一體化，二三維同步設計，設計師在繪制二維圖紙的同時，軟件自動同步搭建三維模型。更重要的是，中望CAD的二維施工圖繪制符合設計師的使用習慣，符合國家相關規范和標準，三維模型真實可用，且操作十分便捷。設計師在繪制二維平面圖的過程中，可以在另外一個視口看到同步的三維模型，隨時檢查布置的管線和設備是否出錯，從而大大提高了設計效率。

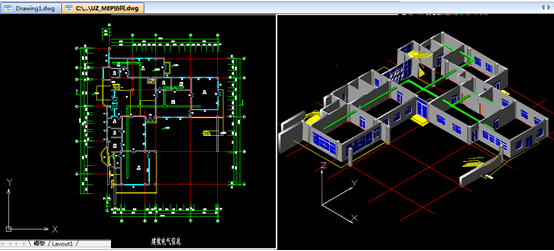

圖/中望CAD實現二三維同步設計
即時碰撞檢查
碰撞檢查是工程建筑設計必不可少的環節，它可以幫助設計師防患于未然，把問題解決在設計階段。中望CAD率先實現二維、三維同步進行碰撞檢查，梁板柱、墻、橋架、風管、水管、用戶設備同時參與碰撞檢查，不但支持硬碰撞，還能進行軟碰撞。設計師可設定相應的預留空間，當空間不夠時也生成碰撞點，且碰撞點可進行準確標注、快速定位，從而方便各專業進行必要的調整，幫助設計師或?qū)張D員在設計階段有效減少甚至避免錯漏碰缺。
與其他產品相比，中望CAD整體解決方案真正實現了多專業管線綜合與碰撞檢查，解決了各個專業直接之間的管線和設備碰撞問題，對提高設計效率和設計的科學性具有積極作用。

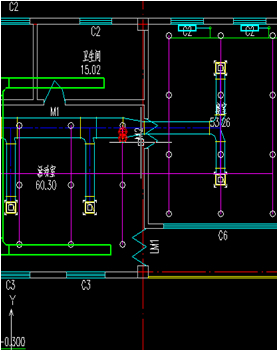

圖/中望CAD的碰撞檢查
除此之外，中望CAD工程建設解決方案還支持BIM相關設計，提供有Navisworks接口，為水暖電專業設計師提供更為明智的決策，實現項目可持續設計。
